Prvo, pogledajmo šta znači izraz "slonova noga". Prilikom štampanja osnovnih slojeva modela (ovo su prvi slojevi koji obezbeđuju pouzdano lepljenje dela za ležište štampača), po pravilu, vreme ekspozicije je nekoliko puta duže nego kod štampanja preostalih slojeva. Kao rezultat produžene ekspozicije, smola se polimerizuje van konture modela, a u podnožju dolazi do proširenja debljine jednako broju osnovnih slojeva. Ovaj efekat se naziva "slonova noga".

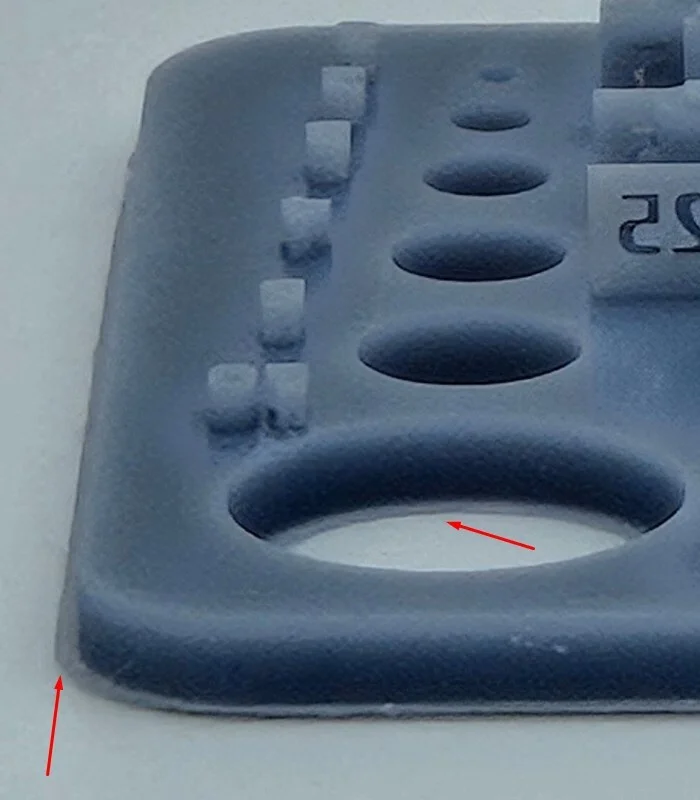

Suptilni efekat slonove noge na kalibrisani materijal

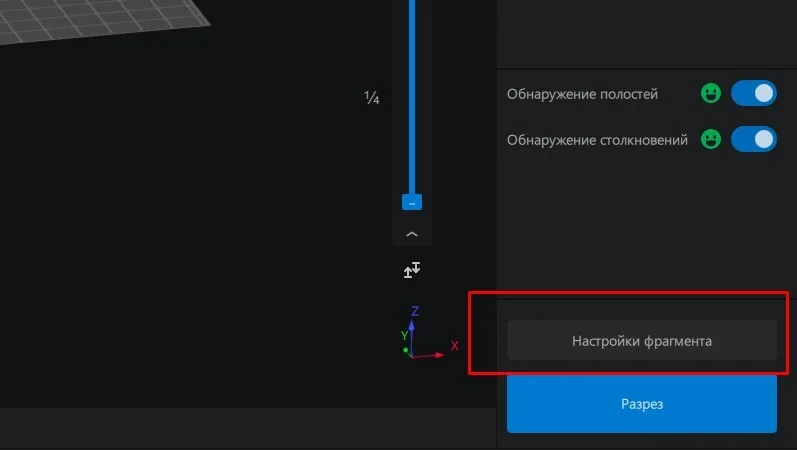

1. Gde je postavka?

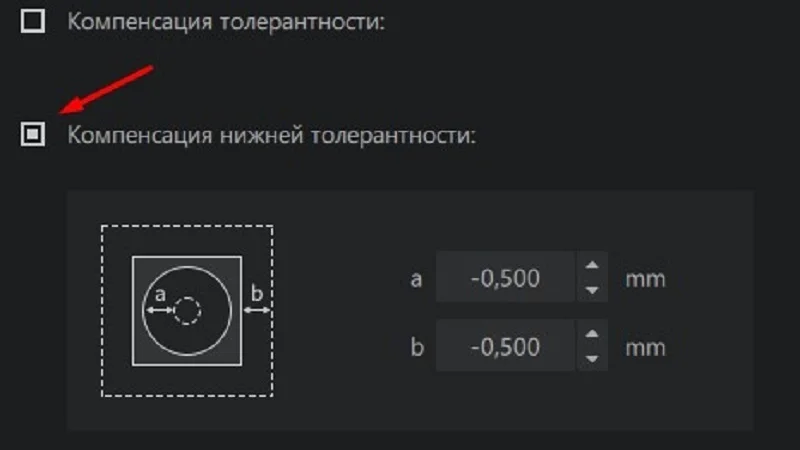

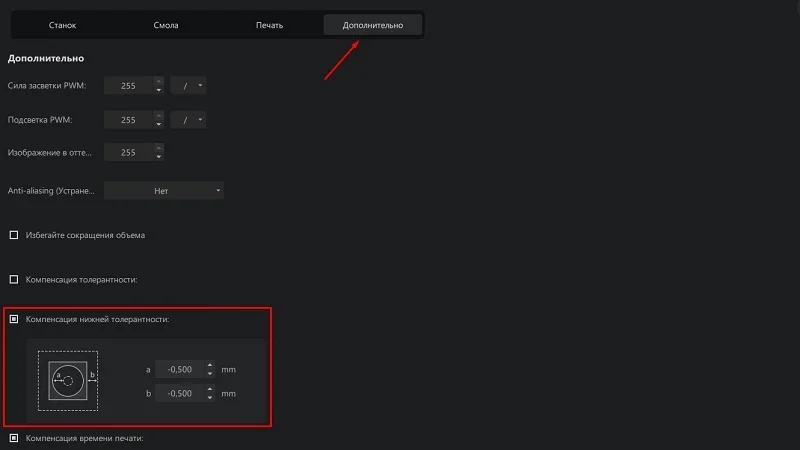

Za borbu protiv širenja nižih slojeva, CHITUBOKS obezbeđuje alatku „Kompenzacija donje tolerancije“ (u engleskoj verziji). Važno je shvatiti da ovo nije jednostavno skaliranje modela, već promena kontura otiska samo u donjim slojevima.
- a odgovoran za unutrašnje konture (na primer, rupe).
- b je odgovoran za spoljne konture (na primer, spoljne ivice kocke).
2. Kako doći do vrednosti kompenzacije
Kompenzaciju ima smisla podesiti samo kada je materijal već kalibrisan, model pouzdano leži na stolu i osnovni slojevi više ne moraju da se menjaju.
- Tip test kocka sa ivicama od 10 mm, prema vašim podešavanjima.
- Nakon štampanja i pranja, koristite kaliper da izmerite osnovu (gde je matrica dodirnula sto) duž Ks ili I ose
Od izmerene vrednosti oduzmite 10 mm i podelite na pola. Zato što program kompenzacije smanjuje ili povećava svaku stranu odjednom, a ukupan rezultat u željenoj veličini.

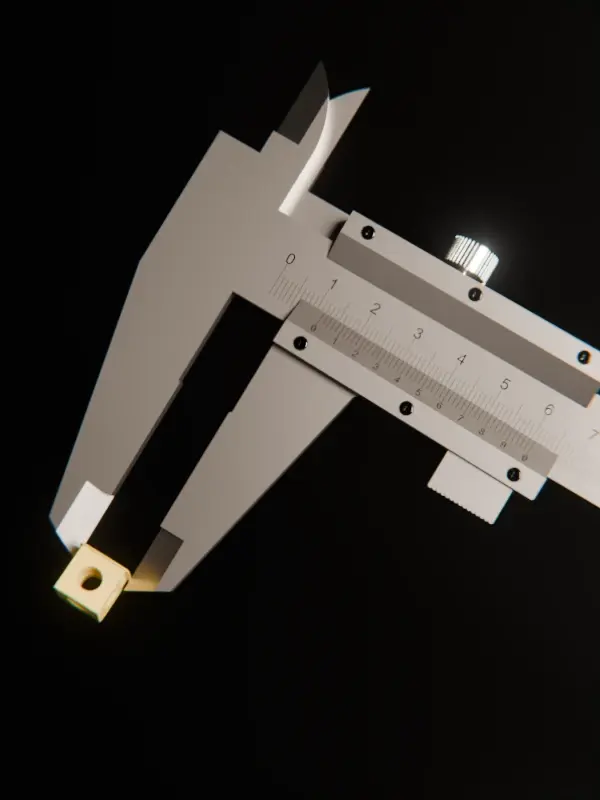

Uzimamo veličinu na strani pored stola duž jedne od osa: Ks ili I
3. Pravimo amandman na Chitubox.
Za spoljne zidove koristite parametar b
Za rupe - parametar a.
Primer: kocka na dnu 11,8 mm → razlika 1,8 mm → u polju b postavljeno 1,8/2 sa znakom minus −0,9 mm.
Nakon što izvršite izmene, ponovo odštampajte kocku i proverite rezultat.
Ako je veličina i dalje drugačija, podesite vrednost u malim koracima (0,01–0,05 mm) sve dok osnova kocke ne bude tačno 10 mm.
Rupe se podešavaju po istom principu. U našoj test kocki njihov prečnik treba da bude 5 mm.

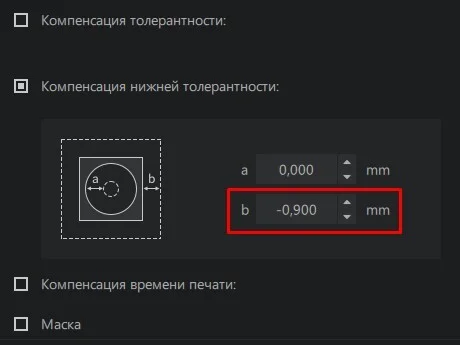

Vrednost u koloni b je odgovorna za spoljni perimetar
Kompenzacija slonova stopala u Chitubox-u vam omogućava da zadržite tačne dimenzije modela i eliminišete nepotrebno opuštanje na dnu. Dovoljno je da jednom kalibrišete parametre materijala pomoću kocke za testiranje i vaši modeli će štampati glatko i bez izobličenja.
