U posebnom članku koji smo već pogledali kalibracioni test, omogućavajući vam da odredite optimalne osnovne parametre štampanja: ekspoziciju, brzinu podizanja i spuštanja platforme. Ova podešavanja su neophodna za stabilan rad štampača i pravilno formiranje slojeva. Pored toga, dostupni su početni profili za većinu modela štampača poseban odeljak na našoj veb stranici.

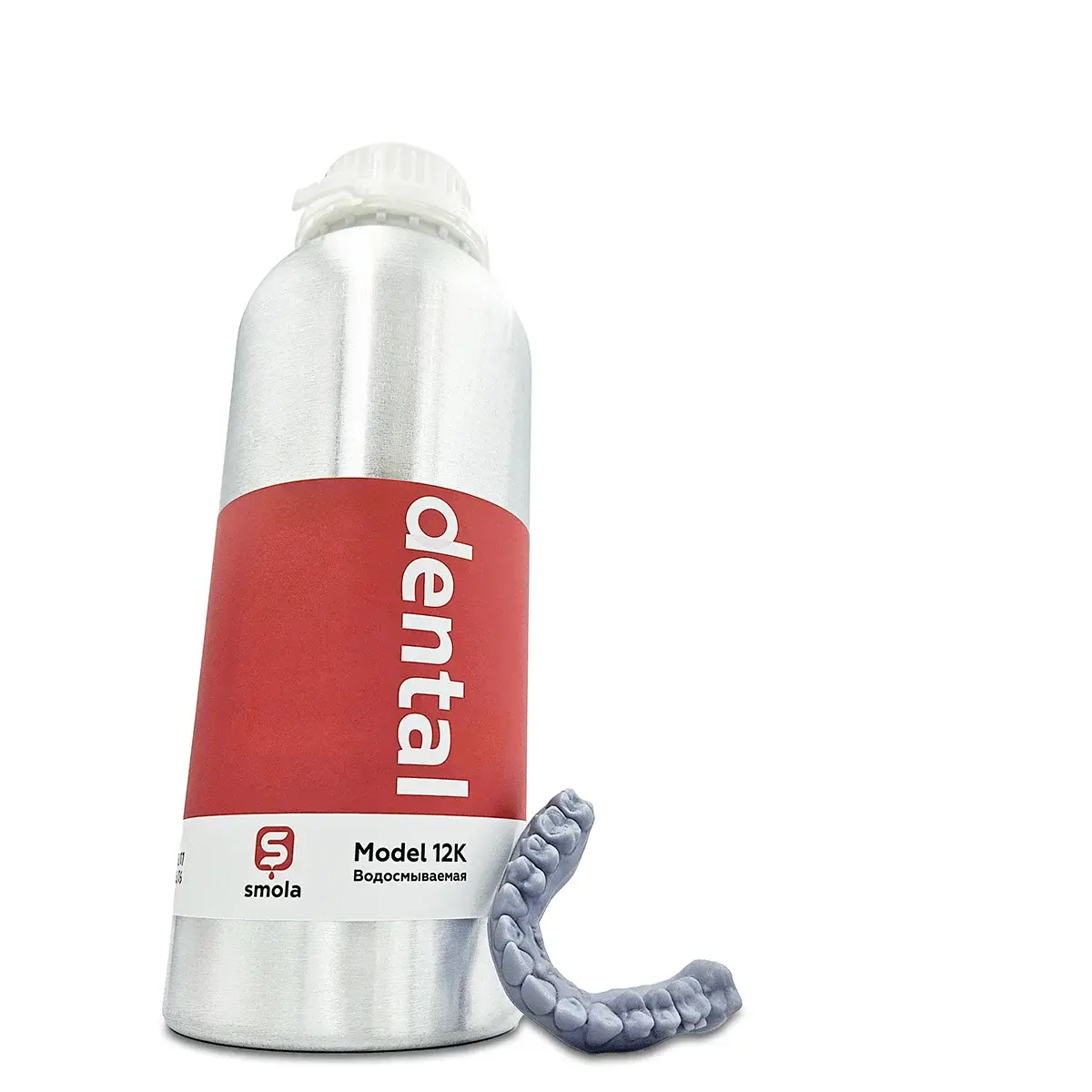

U ovom članku ćemo govoriti o sledećoj fazi - kompenzaciji skupljanja materijala. Pogledajmo primer zubne smole SMOLA Dental Model 12K. Ovaj materijal ima izuzetno malo skupljanje, tako da u većini slučajeva nije potrebno dodatno dimenzionisanje. Međutim, za zadatke koji zahtevaju visoku preciznost – na primer, kada se prave štitnici za usta, zubni modeli ili hirurški vodiči – kompenzacija obezbeđuje povećanje kvaliteta i tačnosti.
Priprema za kalibraciju
Pre nego što započnete kalibraciju, morate obratiti pažnju na pripremu - to će eliminisati greške koje se ne odnose na sam materijal:
1. Oprema
- Proverite stanje ležišta i ekrana. Svaka kontaminacija ili oštećenje može uticati na tačnost.
- Koristite elektronsku kaliper (mikrometar) za merenje test modela.
2. Materijal
- Smola se mora dobro izmešati pre štampanja.
- Uverite se da je materijal uskladišten u ispravnim uslovima (van svetla, na stabilnoj temperaturi).
3. Softver
- Možete raditi u različitim slajserima, ali u našem članku ćemo pogledati kako ga postaviti u Chitubox, jer je to najčešće.
- Drugi slajseri takođe imaju funkciju korekcije Ks i I ose, tako da princip ostaje isti.
4. Test model
- Koristi se za proveru skupljanja kvadratni okvir sa unutrašnjim otvorom 30k30 mm po Ks i I osi.
- Preporučljivo je odštampati najmanje dva takva okvira da biste usredsredili rezultat.

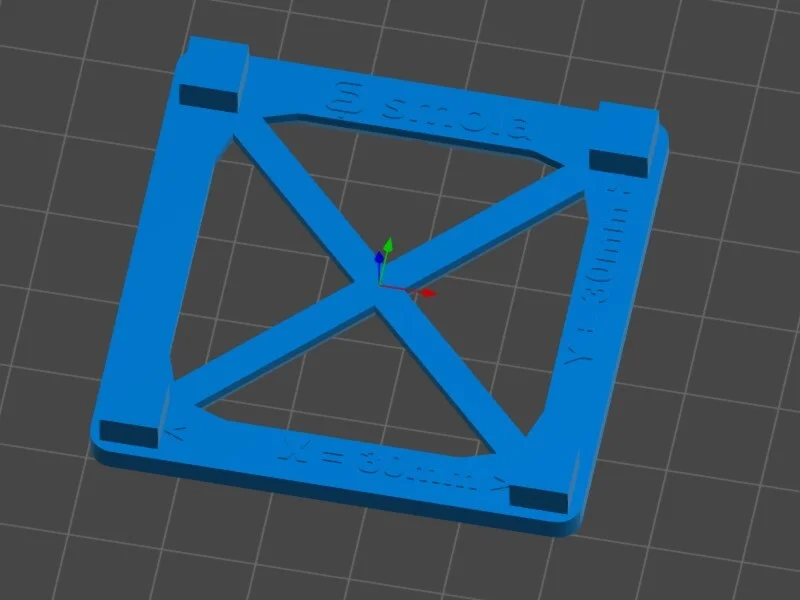

Orijentacija test modela u Chitubox slajseru. Ose na modelu moraju da se poklapaju u pravcu sa osovinama u slajseru.
Štampanje probnih modela
Za kalibraciju je dovoljna jedna standardna serija testova.

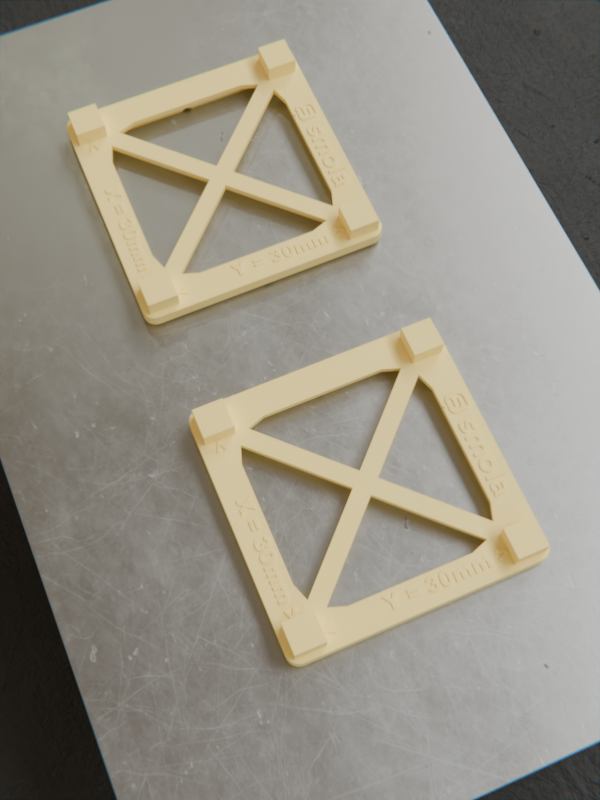

- Tip dva ramovi.
- Nakon štampanja, izvršite standardno ispiranje i naknadnu obradu da biste uklonili preostalu smolu.
Važno: isti uslovi naknadne obrade moraju se održavati za sve buduće modele - to će eliminisati izobličenja.
Merenje i podešavanje u slajseri

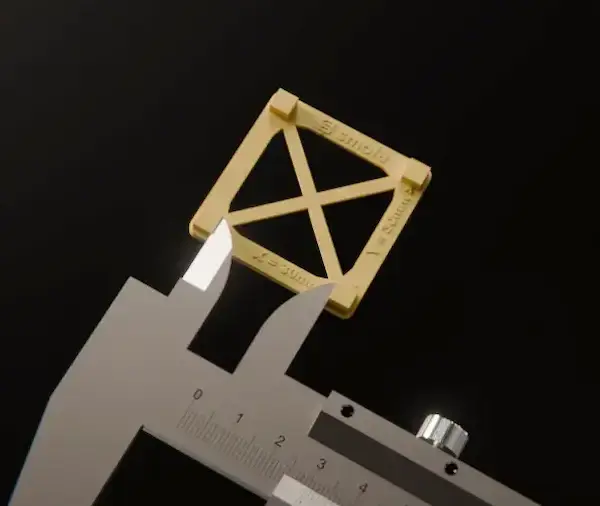

- Uzmite dimenzije unutrašnjeg otvora duž Ks i I ose.
- unesite u kalkulator referentnu vrednost (30 mm).
Primer:
Merenje Ks-ose: 29,91 mm
Merenje I-ose: 29,94 mm

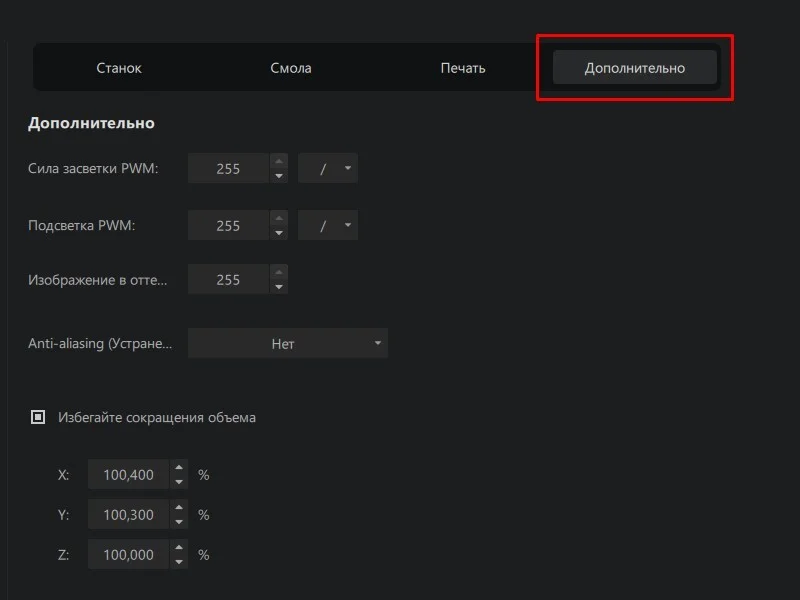

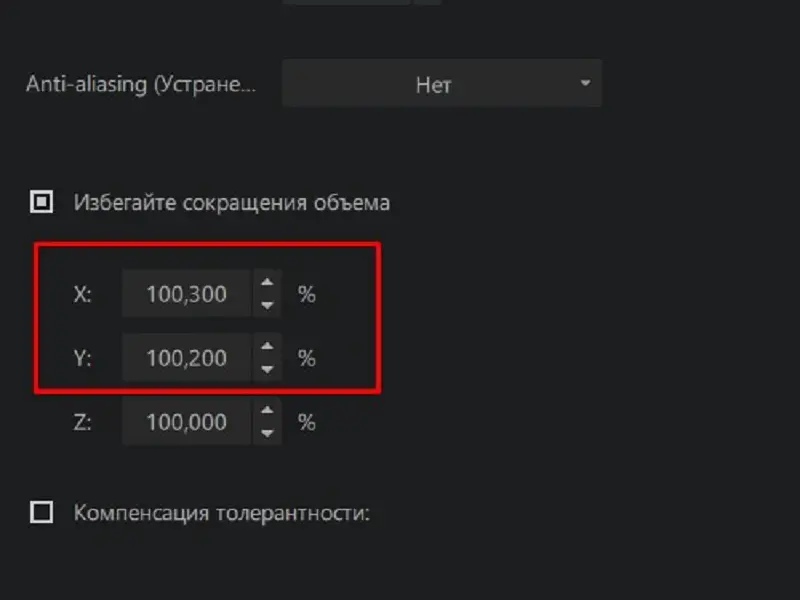

U Chitubox verziji 2.0 i novijim, parametar „Izbegni kompenzaciju skupljanja“ se koristi za kompenzaciju skupljanja, koji se nalazi u podešavanjima štampanja na kartici „napredno“.
Nakon toga, ponovno štampanje okvira za testiranje će vam omogućiti da proverite tačnost i, ako je potrebno, malo podesite procenat za konačnu kompenzaciju.

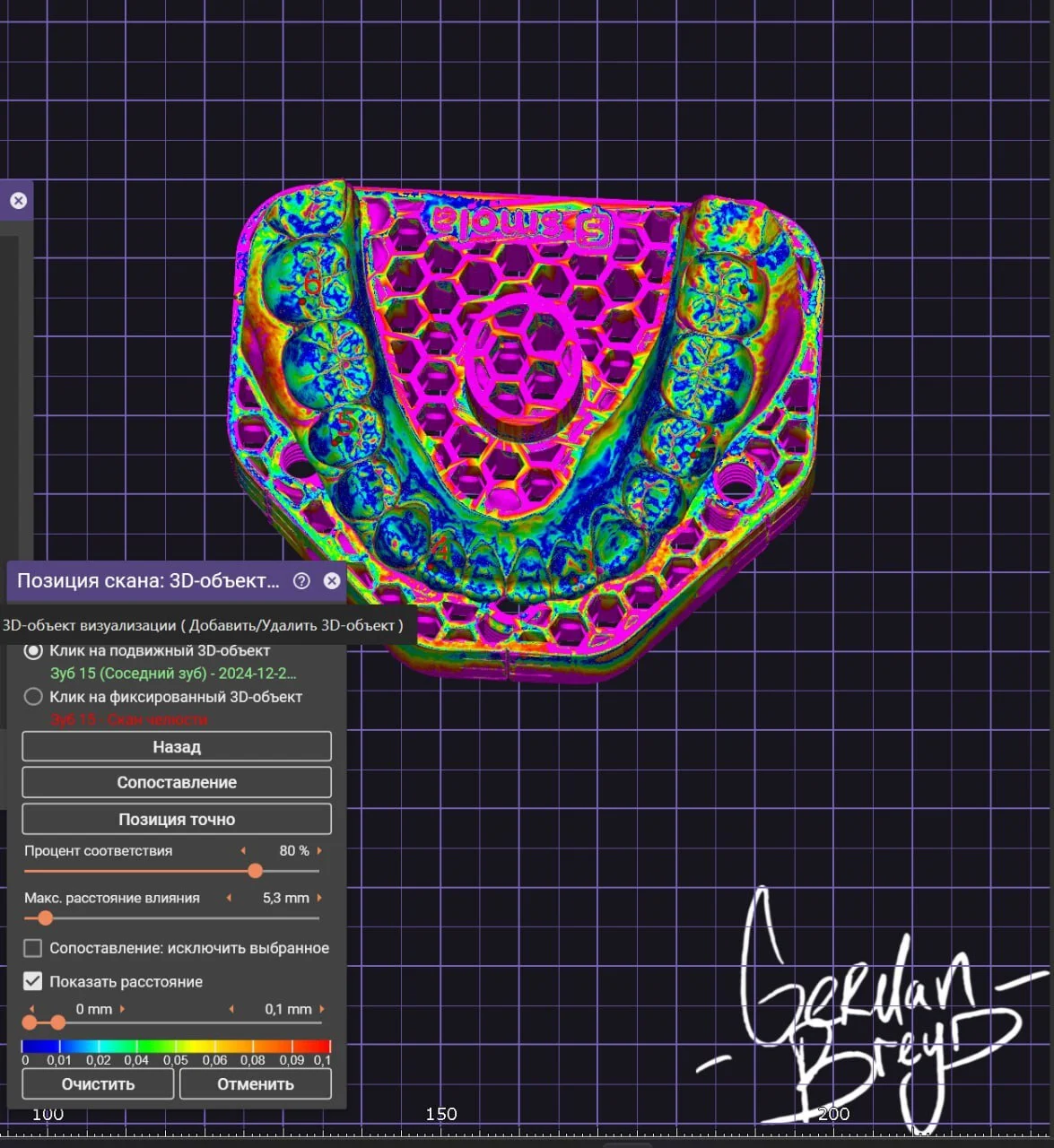

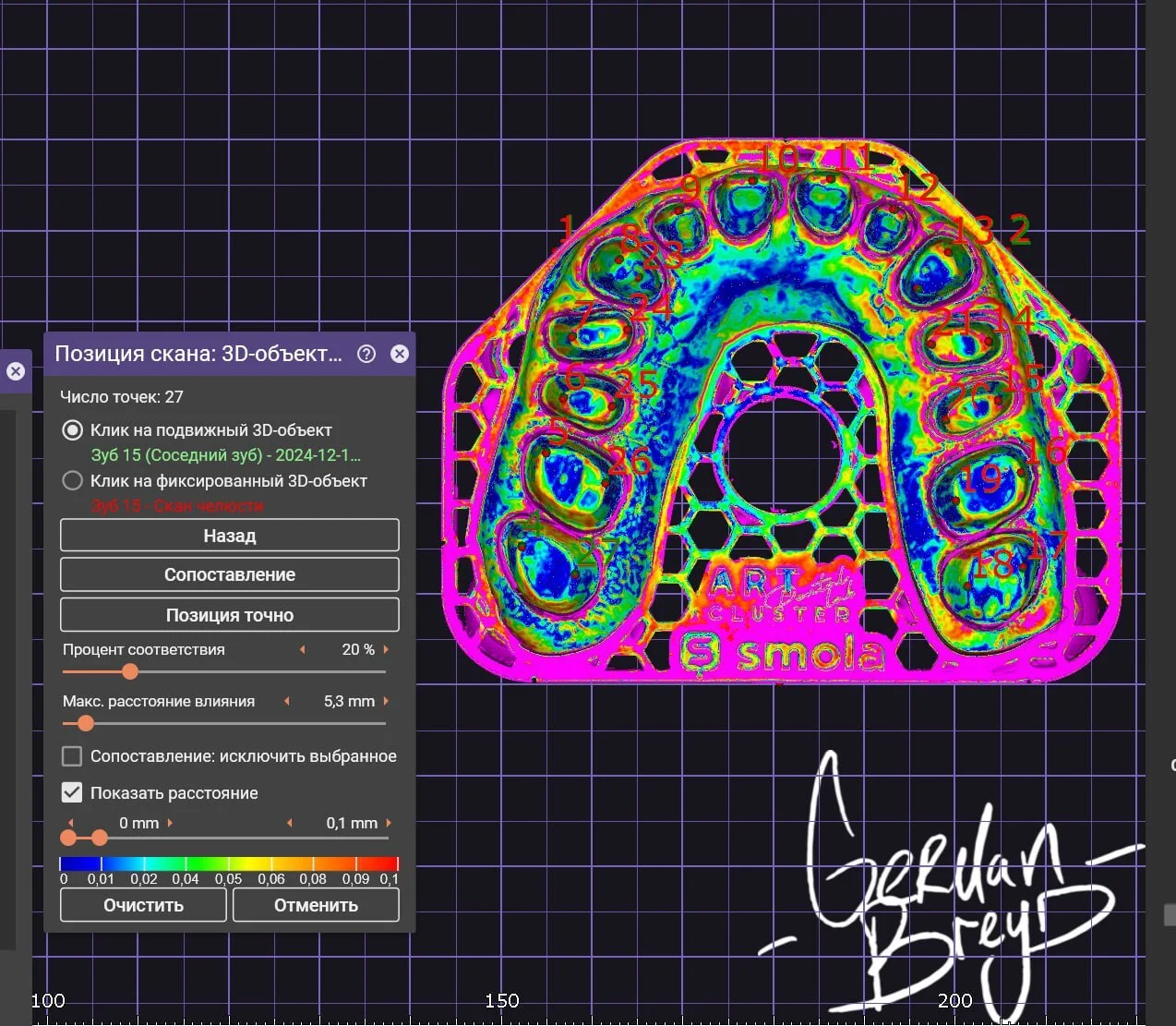

Uporedni snimci ekrana: preklapanje štampanih i skeniranih modela na originalni 3D model
(sa i bez kalibracije materijala)
Materijal SMOLA Dental Model 12K u početku pokazuje veoma malo skupljanje i dobro je pogodan za većinu primena bez dodatne kompenzacije. Međutim, kada je potrebna visoka preciznost — na primer, kada se proizvodi štitnici za usta ili hirurški šabloni — izvođenje testa i podešavanje u slajseru može značajno poboljšati tačnost rezultata. Ovaj proces ne oduzima mnogo vremena, ali poboljšava konzistentnost štampanih modela sa originalnim digitalnim podacima.
