Uputstva za slajser Chitubox Basic v 2.3

Materijal će vam pomoći da razumete ključne funkcije programa, razumete logiku rada i izbegnete uobičajene greške prilikom pripreme modela za štampanje.

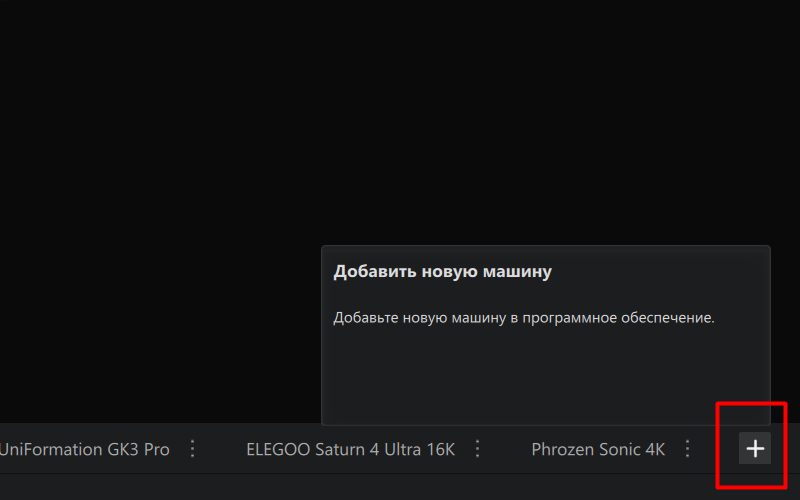

1. Dodavanje štampača:

• Pokrenite program.
• Na dnu ekrana kliknite na ikonu „+“ (Dodaj novu mašinu).

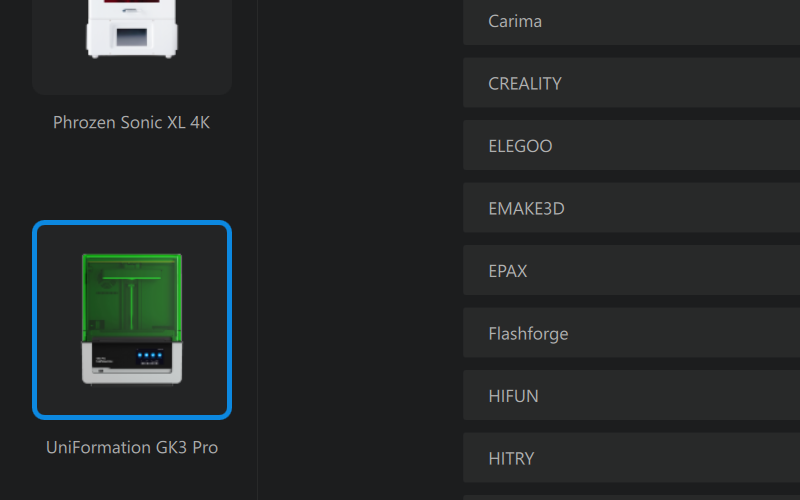

• Izaberite proizvođača i model vašeg štampača sa liste

(npr. UniFormation GK3 Pro).

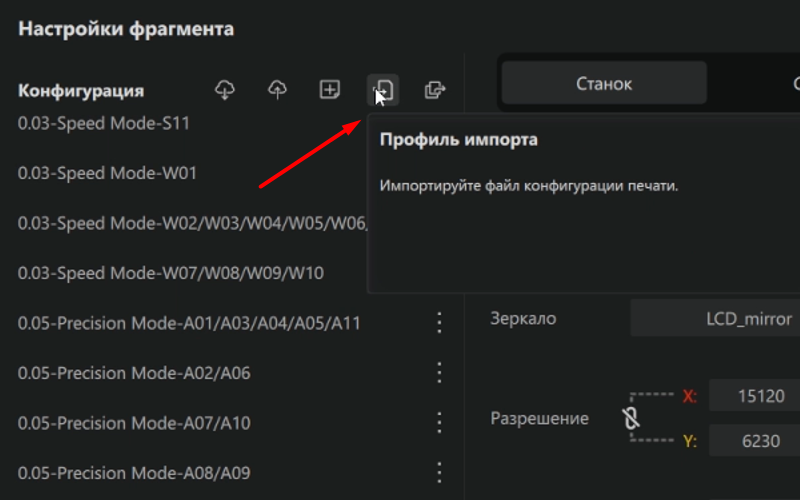

• Kliknite na Nekt. Program će učitati osnovna podešavanja. Kliknite na "Primeni"

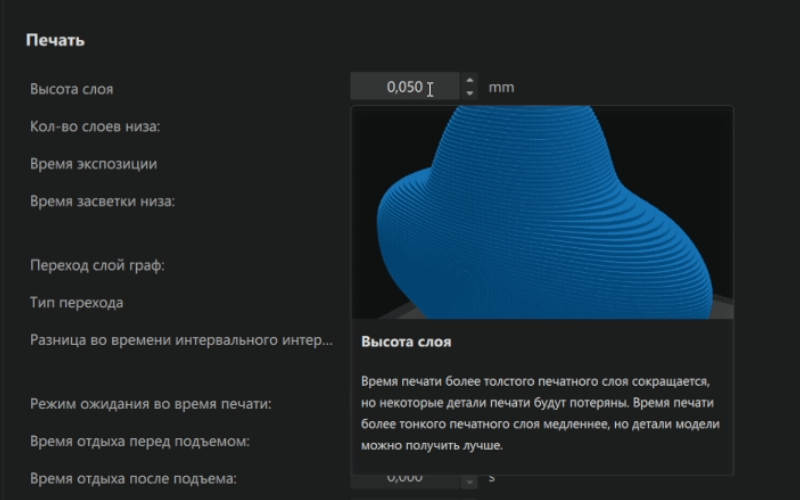

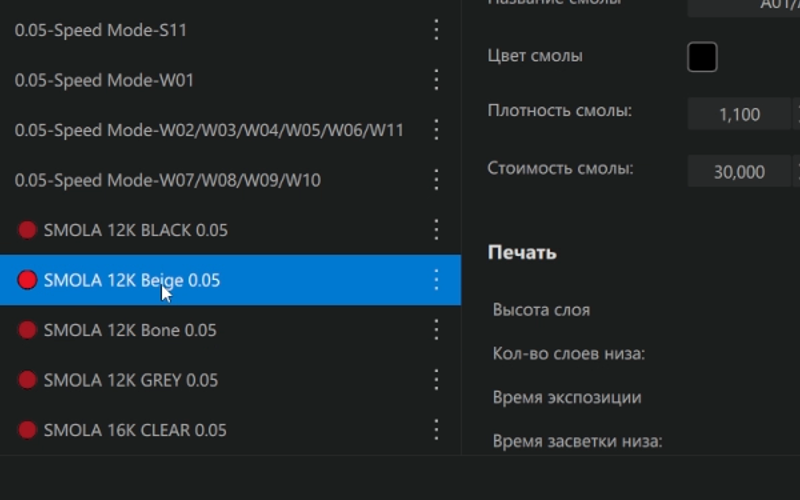

1. Visina sloja:

Debljina jednog štamparskog sloja. Utiče na detalje.

• Standardne smole: 0,1 mm (100 mikrona).
• Modelne smole: 0,05 mm (50 mikrona).
• Pregorele (vosak) smole: 0,05 - 0,025 mm (50-25 mikrona).

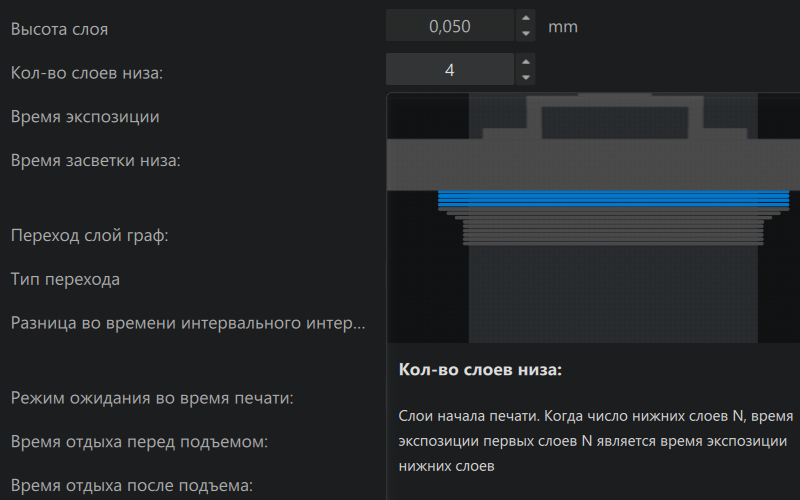

2. Broj donjih slojeva:

Prvi slojevi za bolje prianjanje na platformu.

• Broj donjih slojeva: obično 3-5 slojeva.
• Vreme ekspozicije na dnu: znatno duže od uobičajenog (npr. 20-30 sekundi).

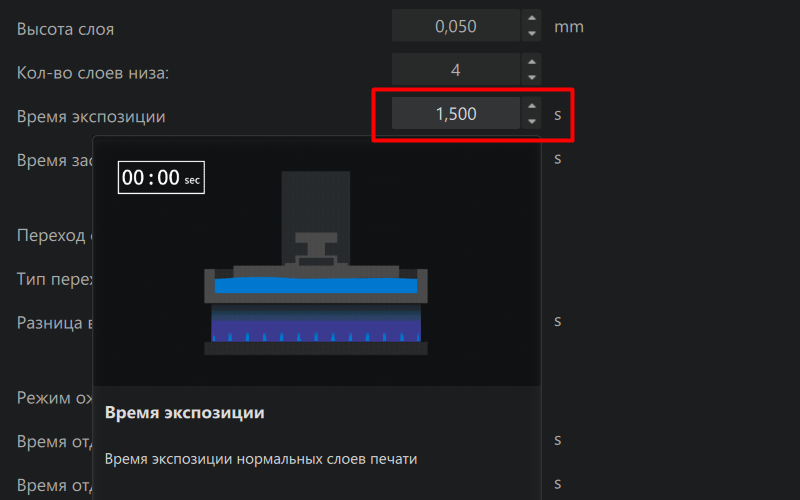

3. Vreme ekspozicije:

Vreme osvetljenja za jedan sloj. Glavni parametar kvaliteta.
Nakon podešavanja početnih podešavanja, zahteva eksperimentalnu kalibraciju za određeni štampač i smolu (snaga lampe može da varira) Ovo treba da se uradi pomoću test ekspozicije.

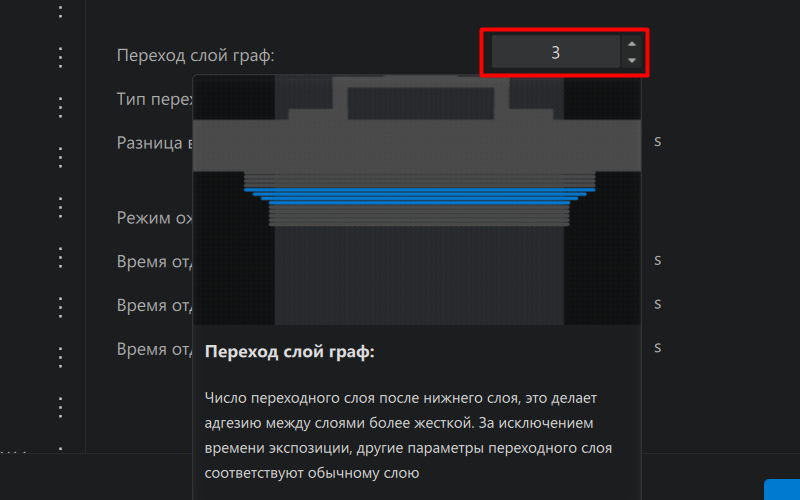

4. Prelazni slojevi:

Slojevi između pričvršćivanja (donji slojevi) i običnih sa plutajućim vremenom ekspozicije.

• Količina: obično 2-3 sloja.
• Tip prelaza: obično „Linearni“.

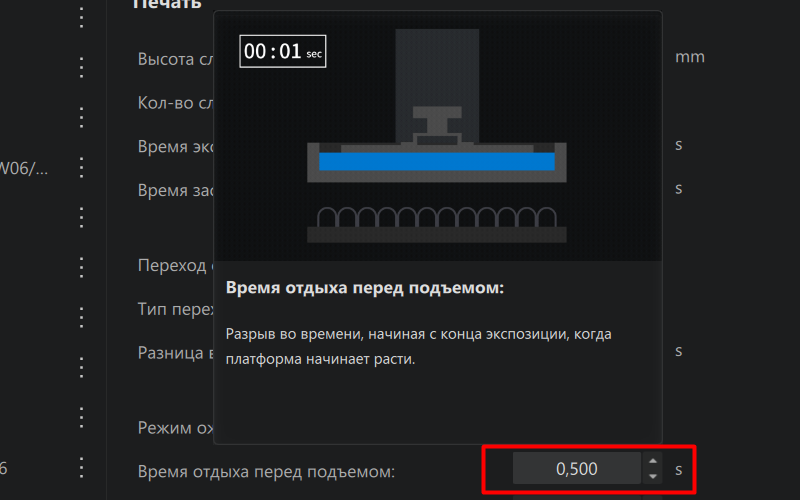

1. Vreme odmora:

• Pre podizanja: pauza nakon izlaganja. Obično 0-0,5 sek.
• Nakon podizanja: pauza u gornjem položaju. Ne podržavaju mnogi štampači.

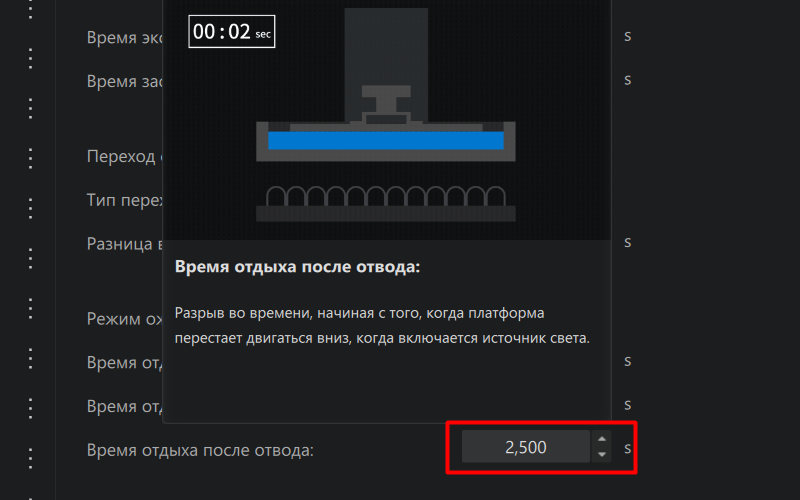

- Nakon povlačenja: pauza pre spuštanja. Ovo važno parametar daje smoli vreme da se širi tako da je materijal statičan tokom izlaganja.
* Za tečne smole: 2 sek.
* Za guste i viskozne smole/velike površine štampe: duže (npr. 2,5-3 sec).

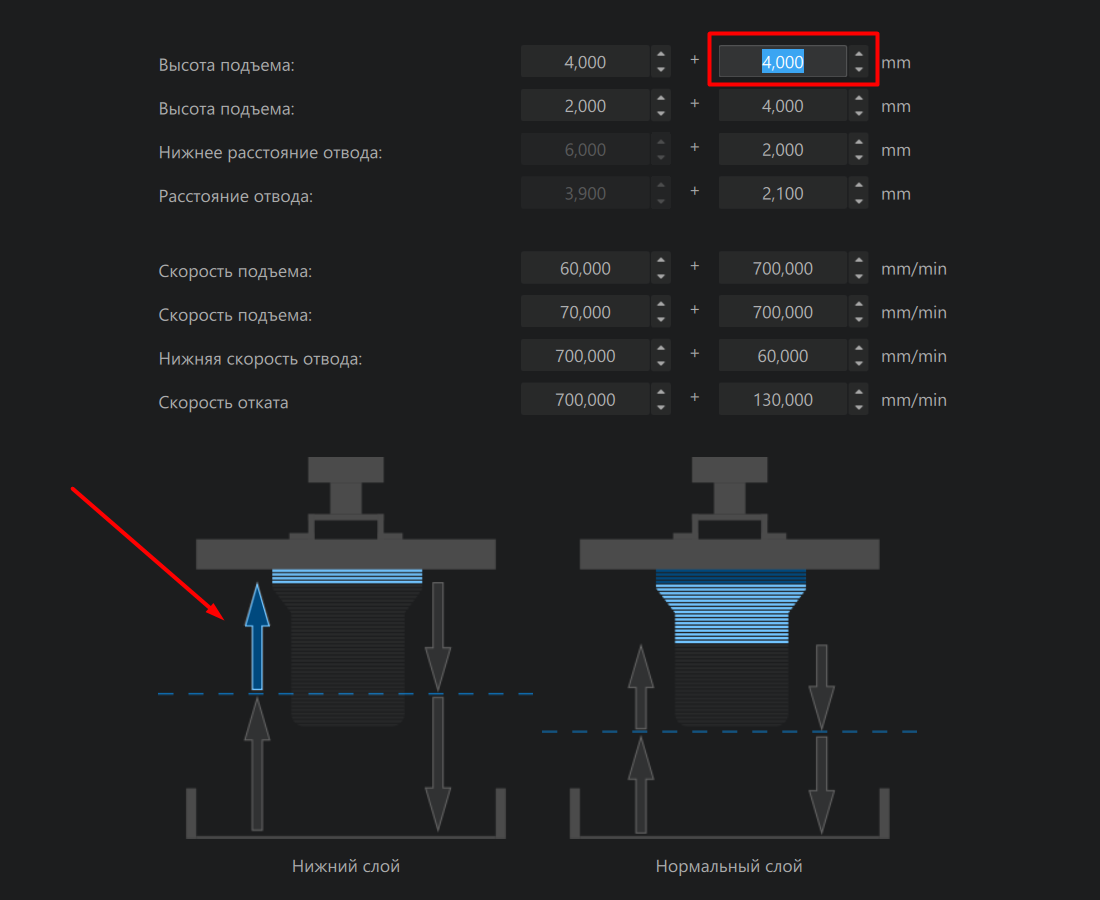

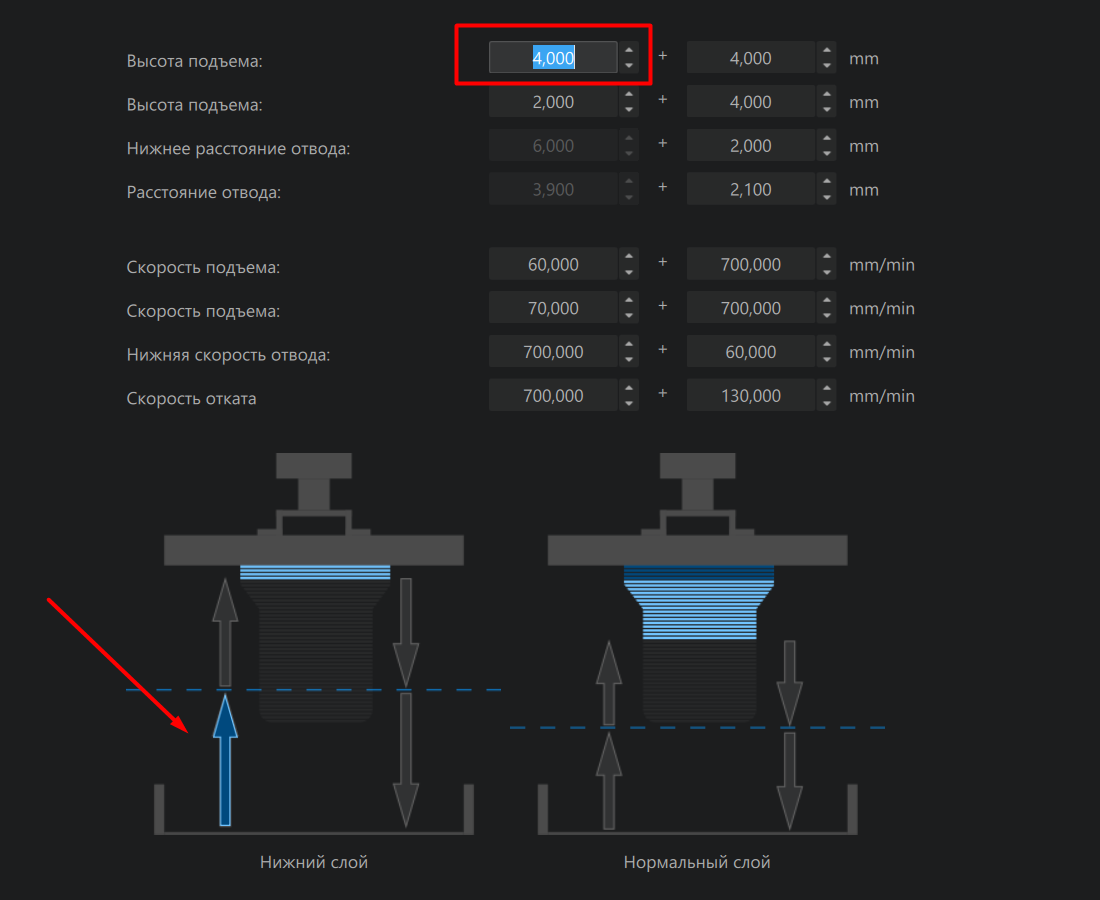

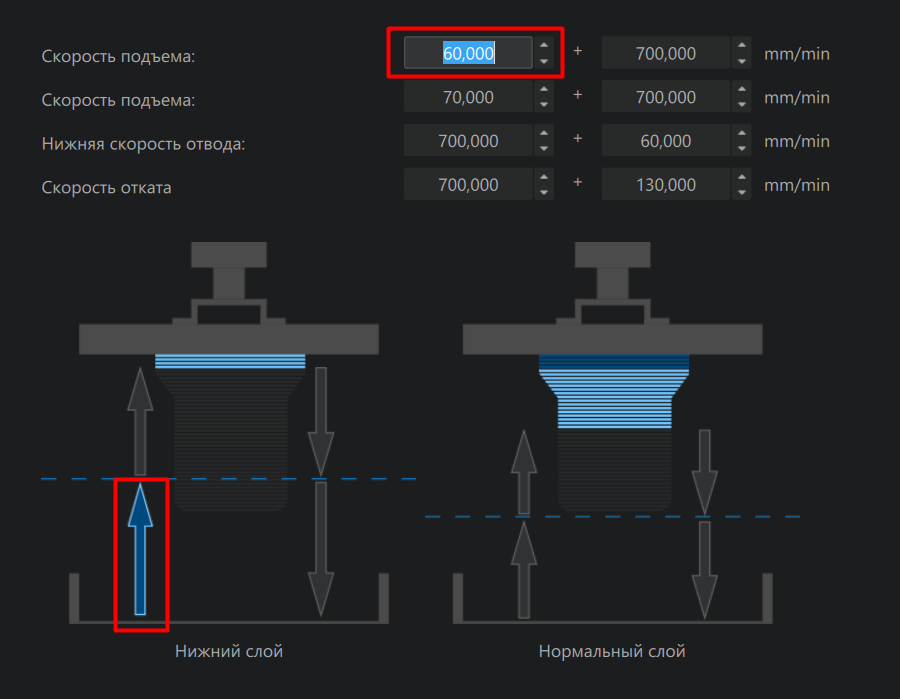

2. Visina i brzina uspona:

Za naš štampač možete odrediti četiri parametra. Dva za pričvršćivanje slojeva i dva za normalne slojeve.

- Početna visina podizanja: rastojanje od podizanja od filma (obično 4-6 mm).

- Glavna visina podizanja:
rastojanje nakon kidanja filma tako da se smola širi ispod štampanog sloja (3-4 mm).

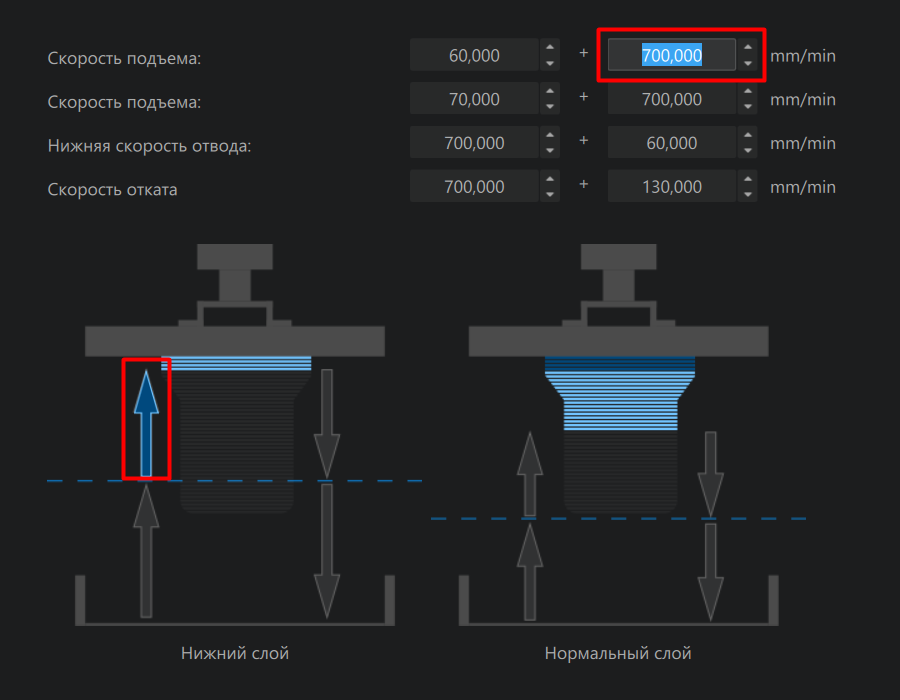

- Početna brzina uspona:
treba da bude SPORO (50-100 mm/min).
Kritično za glatko oslobađanje od filma bez oštećenja.

U našem slučaju, brzine se postavljaju odvojeno za donji i normalni sloj.

- Osnovna brzina uspona:
Jednom podignuta, platforma se može podići brže.

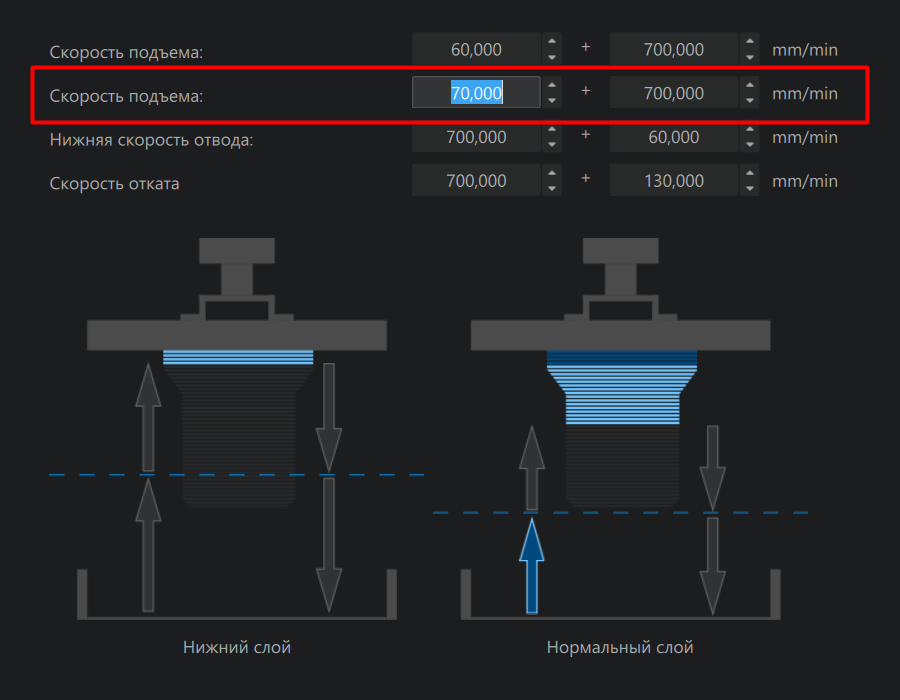

- Brzine uspona za redovne slojeve (početni i glavni) se postavljaju u sledećem redu. Vrednosti se obično povećavaju zbog manje površine poprečnog preseka u poređenju sa pričvrsnim slojevima.

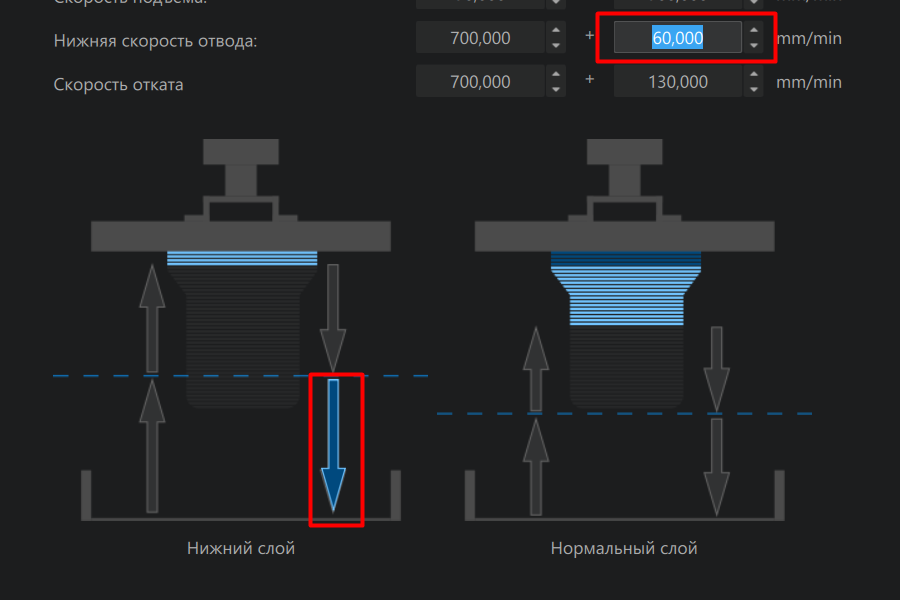

3. Uvlačenje/niža brzina (Uvlačenje):

Stope potonuća su takođe naznačene odvojeno za niže i normalne slojeve.

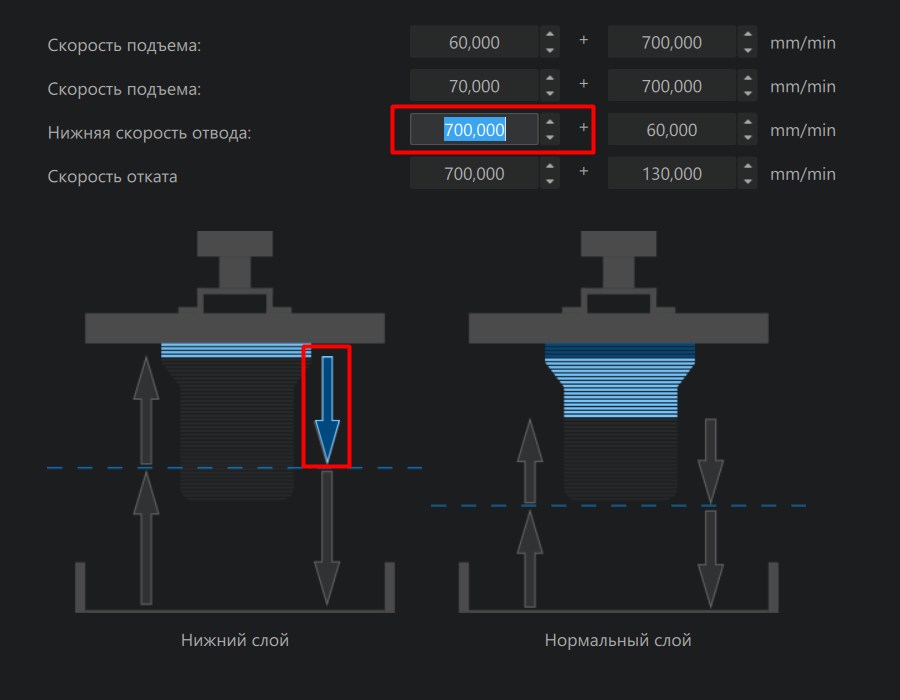

- Niža brzina uvlačenja: opšta brzina spuštanja (može biti velika,
na primer 200-500 mm/min).

- Niža brzina uvlačenja:
brzina na kraju spuštanja (bliže filmu) treba da bude SMORA (50-100 mm/min) da bi se izbegli vodeni čekić
i oštećenje ekrana.

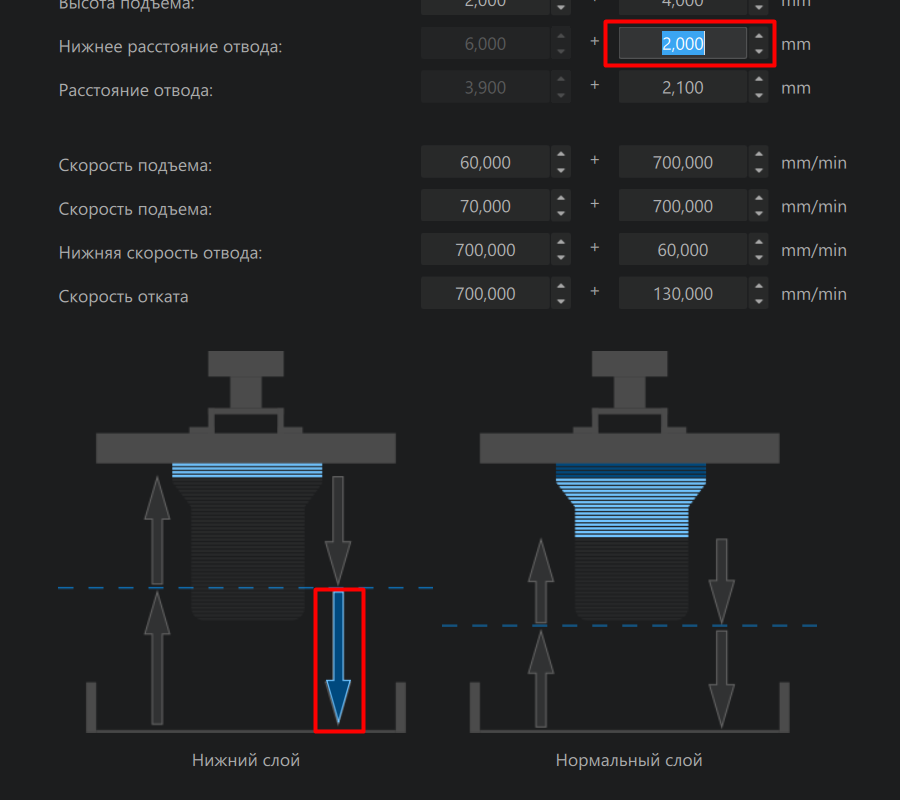

- Udaljenost niže brzine:
na kojoj udaljenosti od dna se uključuje?
usporavanje (obično poslednja 2 mm).
Za guste smole vrednost je veća.

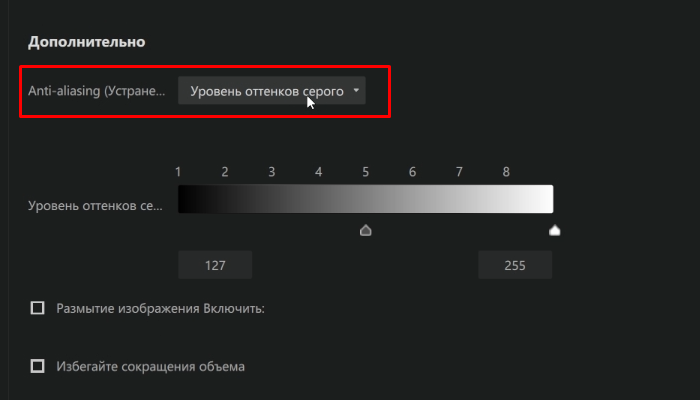

1. Anti-aliasing:

- Zaglađivanje ivica modela korišćenjem nijansi sive. Uklanja "merdevine".

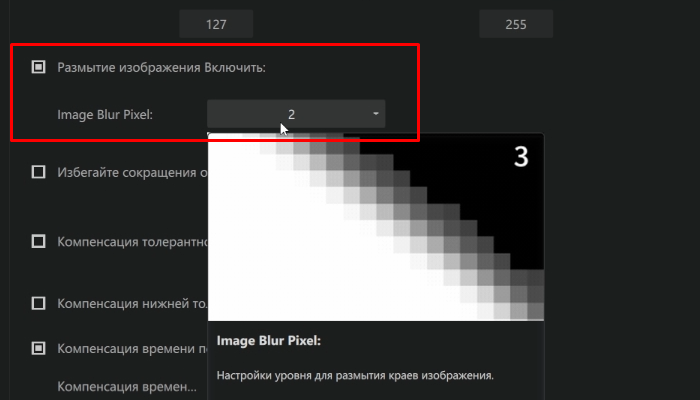

2. Piksel zamućenja slike:

- Dodatno zamućenje piksela za izglađivanje ivica.

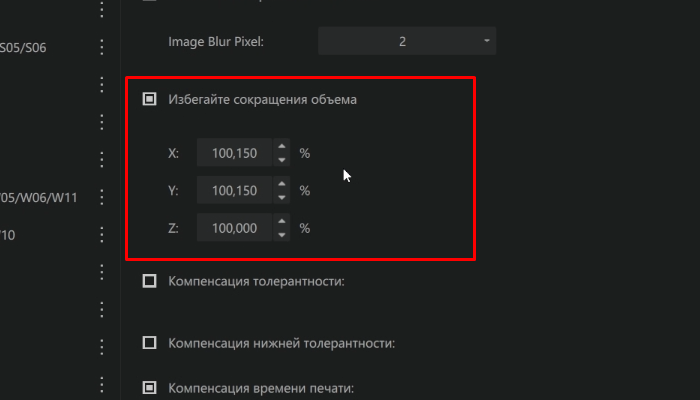

3. Izbegavajte kompenzaciju skupljanja:

• Kompenzacija za skupljanje smole nakon naknadne obrade.
• Omogućava vam da podesite procenat skaliranja (na primer, 100,5%),

tako da model posle štampanja i završnog osvetljenja ima tačnu veličinu.

• Eksperimentalno konfigurisan preko štampanje kalibracionih kocki\ramova.

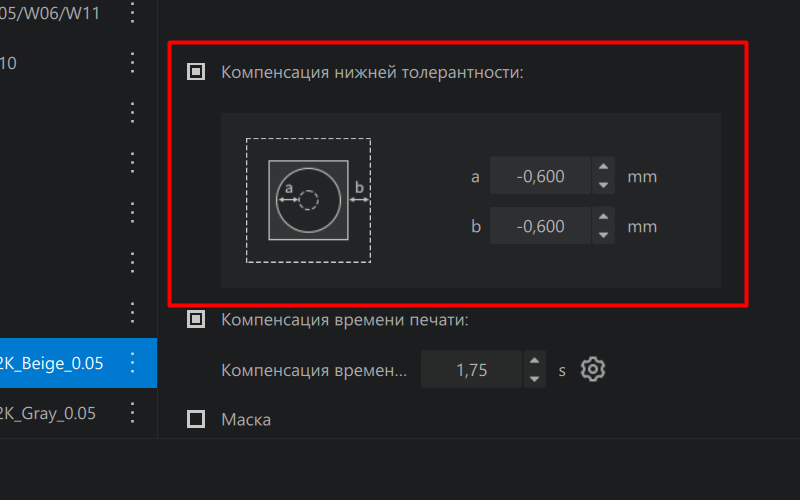

4. Kompenzacija donje tolerancije:

• Kompenzuje „slonovu nogu“, bočno zamućenje donjih slojeva usled dugotrajnog parazitskog osvetljenja (više detalja u poseban članak).
• Smanjuje veličinu donjih slojeva (negativna vrednost u mm) tako da osnova modela ne prelazi navedene dimenzije.

1. Opšti principi:

• Model mora biti stabilan.

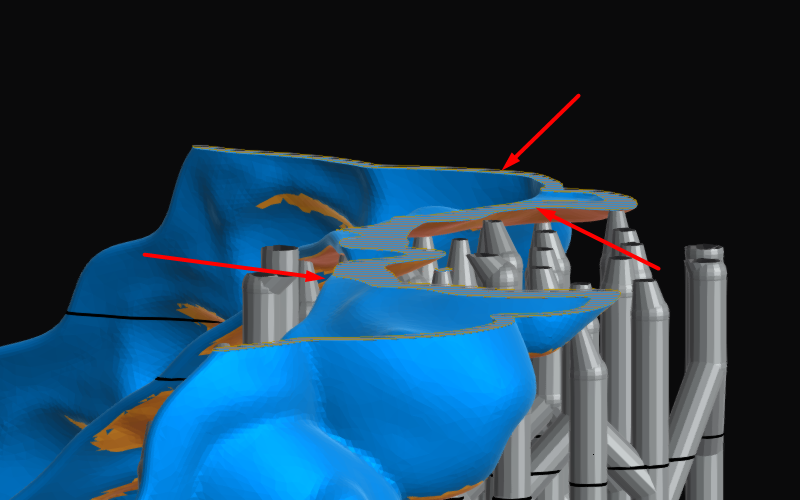

• Potrebno je minimizirati površinu svakog pojedinačnog sloja (sekcije),

kako bi se smanjio stres prilikom kidanja filma.

• Izbegavajte velike ravne površine paralelne sa stolom.
• Preporučeni ugao nagiba: 45°-60° za većinu modela.

- Hirurški šablon:

Orijentirajte horizontalno sa površinom za sedenje (duboko) okrenutom nagore.
Okrenite otvore za vođice horizontalno
(upravno na Z osu) - ovo će eliminisati izobličenje prečnika od parazita
lagano krvarenje. Strogo izbegavajte unutrašnje oslonce
rupe i na sletištu.

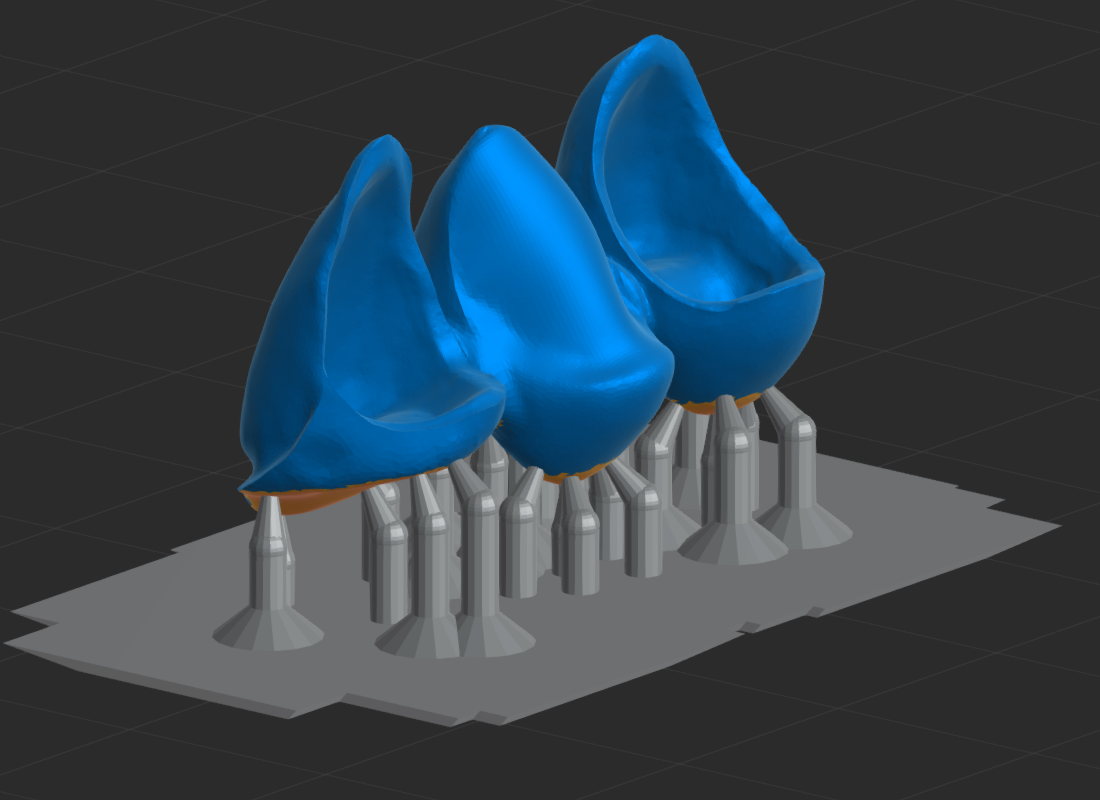

- Krune i mostovi:

Nagib je 45°-60°, okluzalna površina je usmerena nadole. Za front
restauracije, nagnite vestibularnu stranu od platforme da biste izbegli
podupire na estetskoj zoni. Zabranjeno je postavljanje nosača na duboke,
ivica (ivica) i površina za žvakanje (zaostala smola čak i u
50 mikrona će izazvati nepotpuno sedenje). Za mostove postoje dodatni oslonci na mostu.

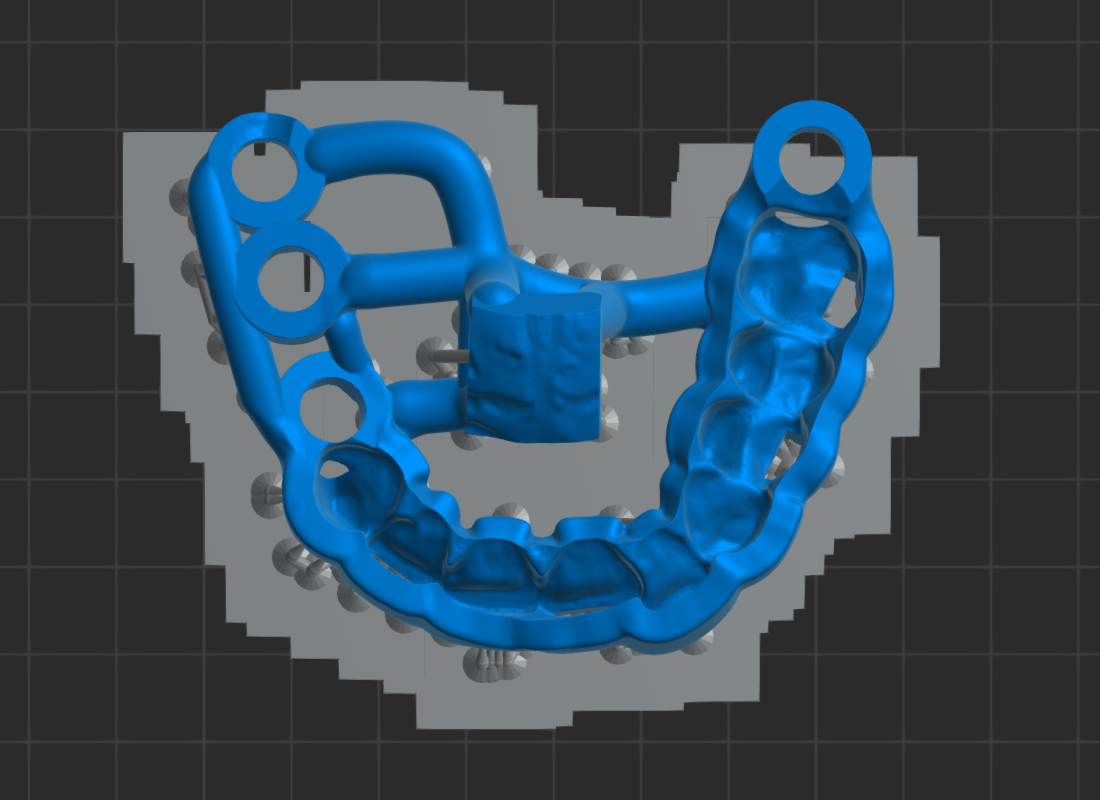

- Ravni model (bubrovi, postolje, modeli na bazi):

Opcija A: Štampanje sa stola (bez nosača)

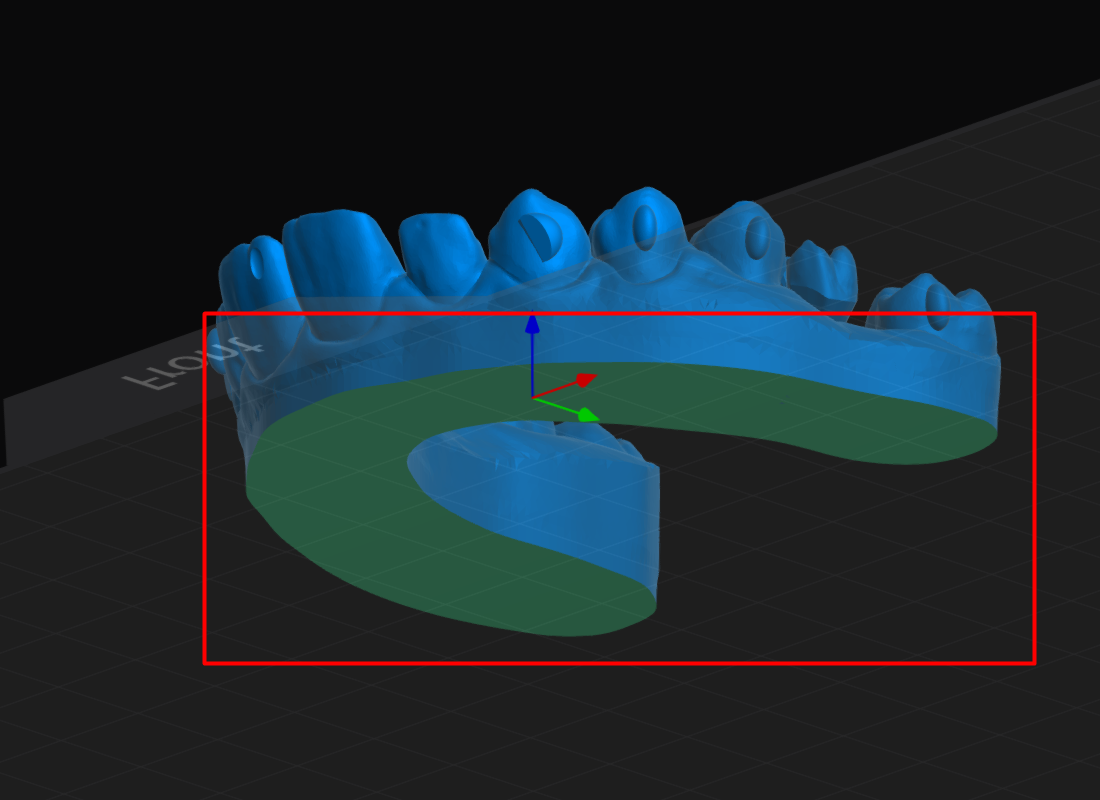

• Postavite model sa ravnom stranom okrenutom ka platformi – u slajseru prvi sloj treba da bude potpuno osvetljen zelenom bojom (pun kontakt).
• Pogodno za kape i modele postolja sa glatkom bazom.
• Prednost: Minimalna naknadna obrada, savršena ravna osnova.

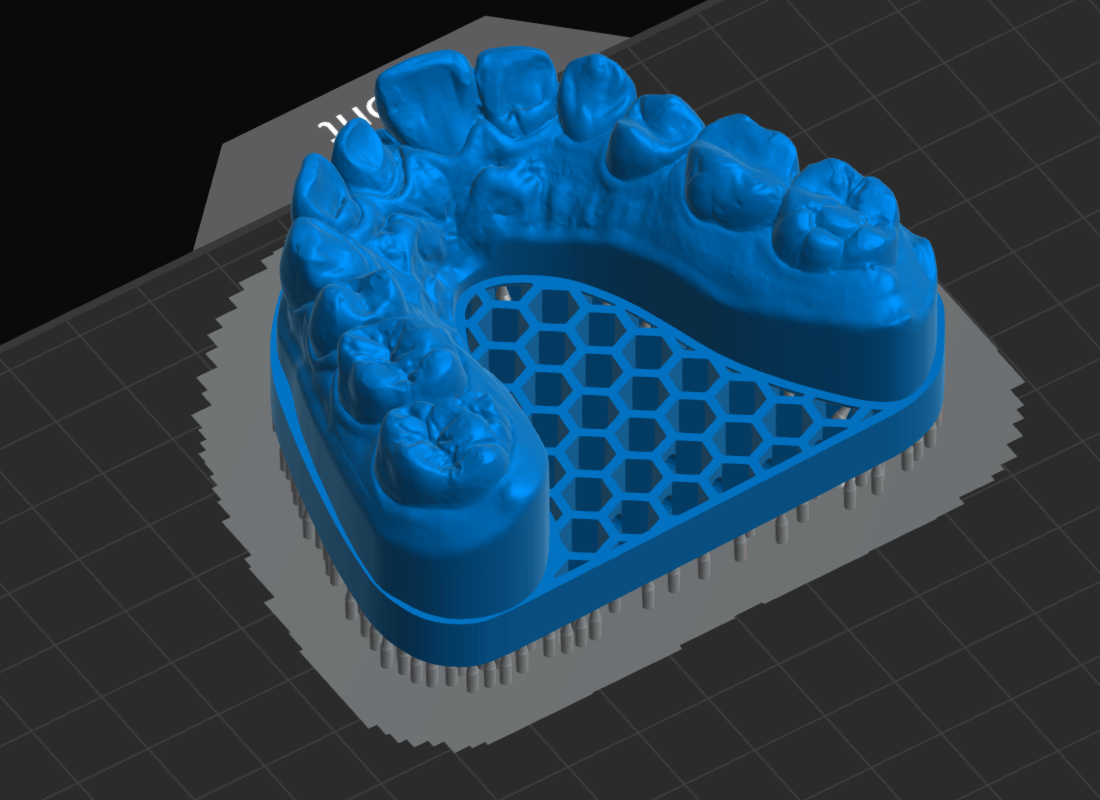

Opcija B: Štampanje na nosačima
• Važi samo za modele postolja sa saćem/mrežom
struktura podloge (vlasnice za poravnavanje ne mogu se ovako štampati!).
• Koristite splav sa srednjim/teškim nosačima visine 4-5 mm, to će olakšati posao
odvajanje modela i smanjiće rizik od oštećenja tokom uklanjanja.
• Prednost: lakše se uklanja, manji rizik od deformacije kada se izvuče.

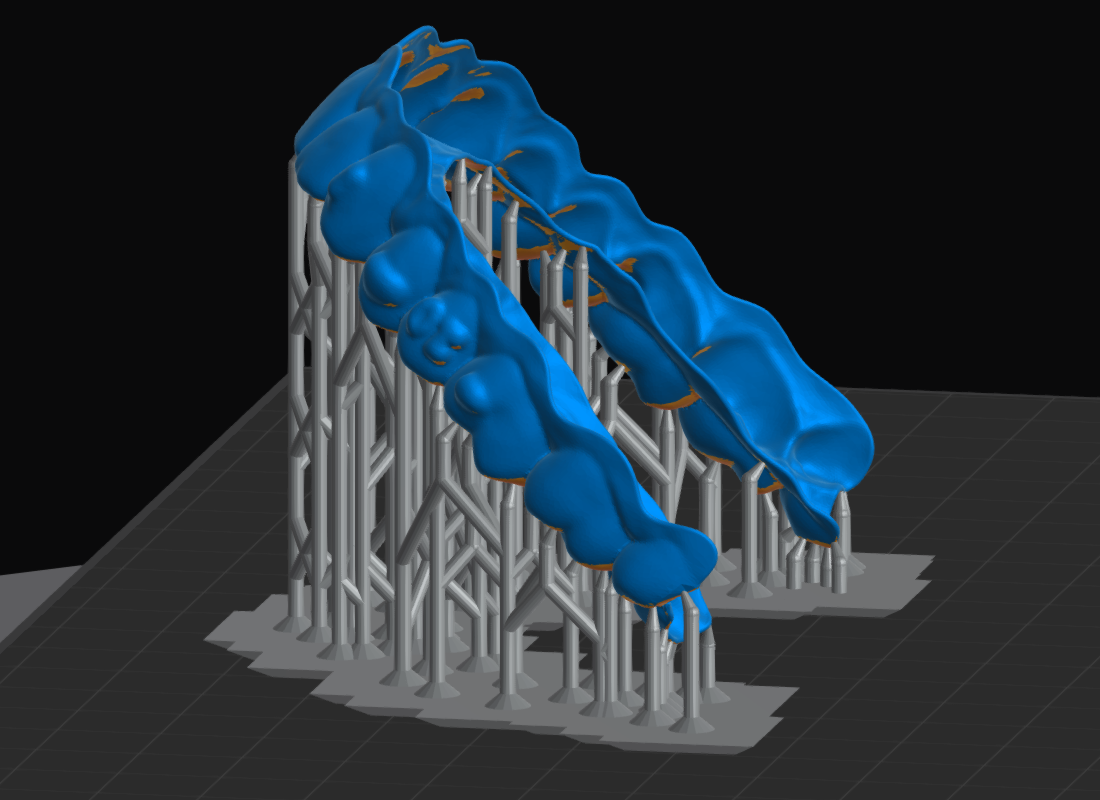

Opcija B: Štampanje pod uglom (univerzalno)
• Postavite model pod uglom od ≥45° u odnosu na platformu.
• Ovo razbija površinu poprečnog preseka svakog sloja, smanjujući sile izvlačenja.
(sila ljuštenja) i sprečavanje lomljenja modela tokom štampanja.
• Pogodno kada geometrija ne dozvoljava ravno štampanje, ili za
smanjenje rizika od „vakuum sisaljke“.

2. Radnje u programu:

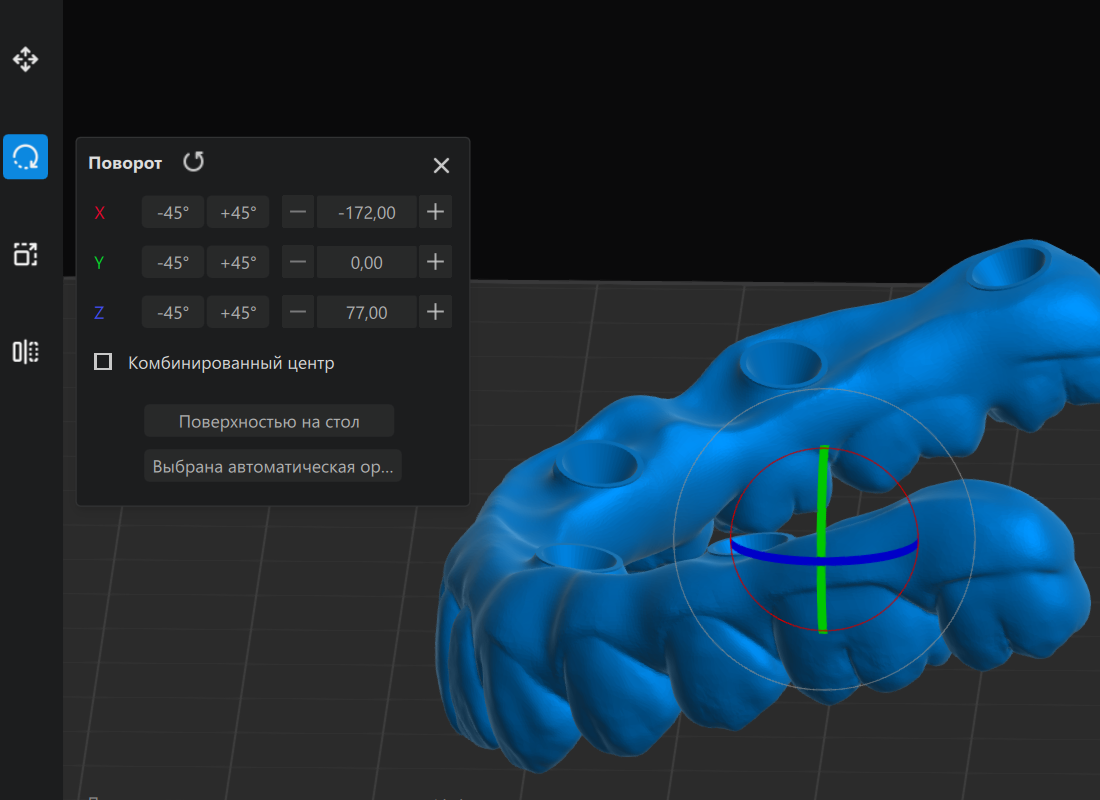

• Izaberite alat Rotate.
• Rotirajte model duž osa Ks, I, Z da biste postigli željenu poziciju.
• U našem primeru rotiramo dentalni model tako da se

bila postavljena pod uglom, a ne da leži ravno, a rupe su bile postavljene što je više moguće vertikalno.

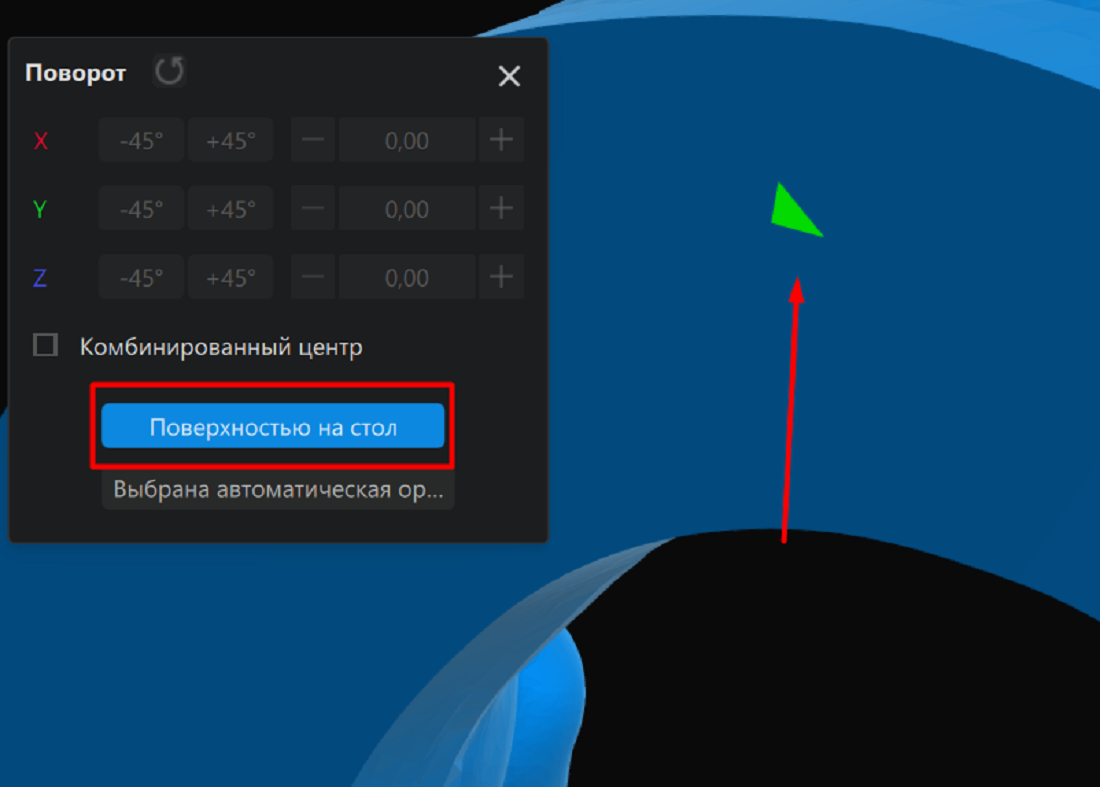

• Za precizno poravnanje prilikom štampanja sa stola, koristite funkciju od površine do stola.
• Pre generisanja oslonaca, ispitajte model iz svih uglova.

1. Izaberite model (izabrani modeli su obojeni plavom bojom)

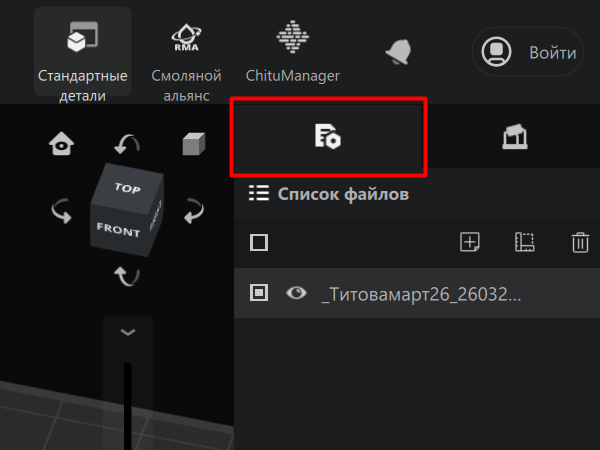

Idite na karticu „Podrška“ (ikona u gornjem desnom uglu).

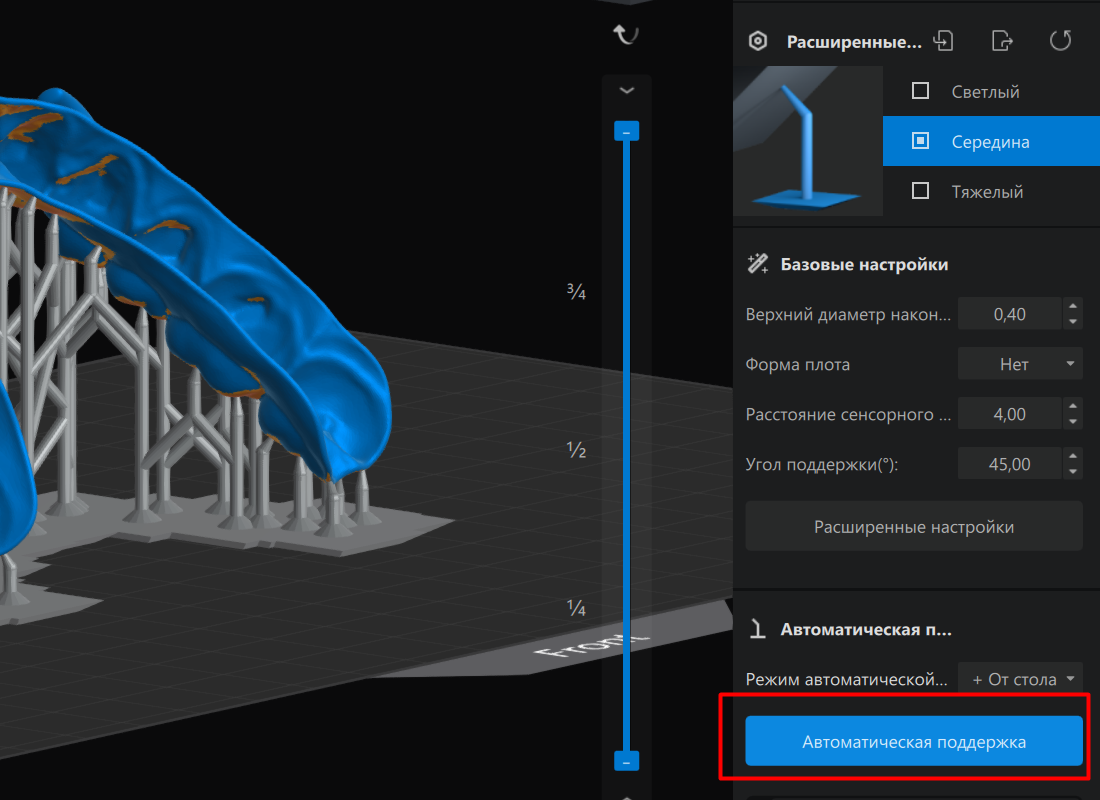

2. Automatsko generisanje:

• Kliknite na dugme Auto Supports.
• Sam program će postaviti nosače (sivo).

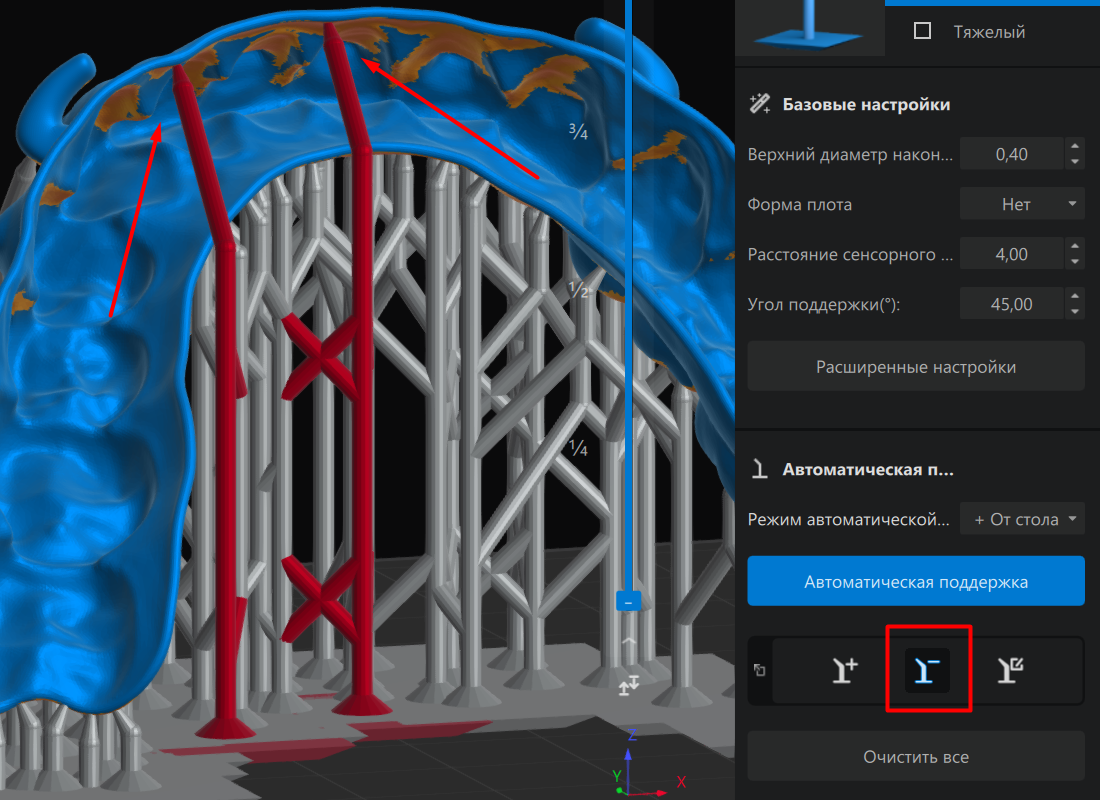

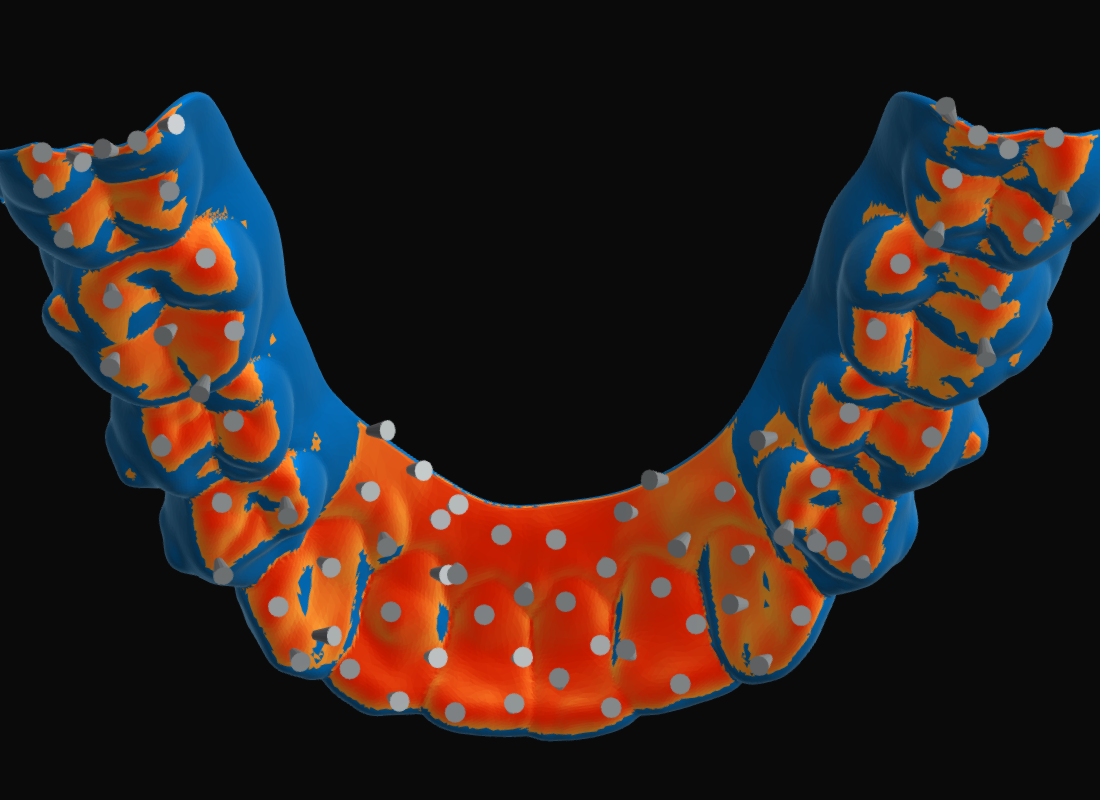

- Indikacija u boji na modelu (narandžasta → crvena) pokazuje oblasti koje su potrebne za podršku: što je oblast crvenija, to je površina horizontalnija i podrška je kritičnija.

- Uklanjanje: označite nepotrebnu podršku (označeno crvenom bojom) i pritisnite `DEL`. Obavezno uklonite nosače sa kritičnih područja (unutrašnji otvori, ivica, estetske površine).

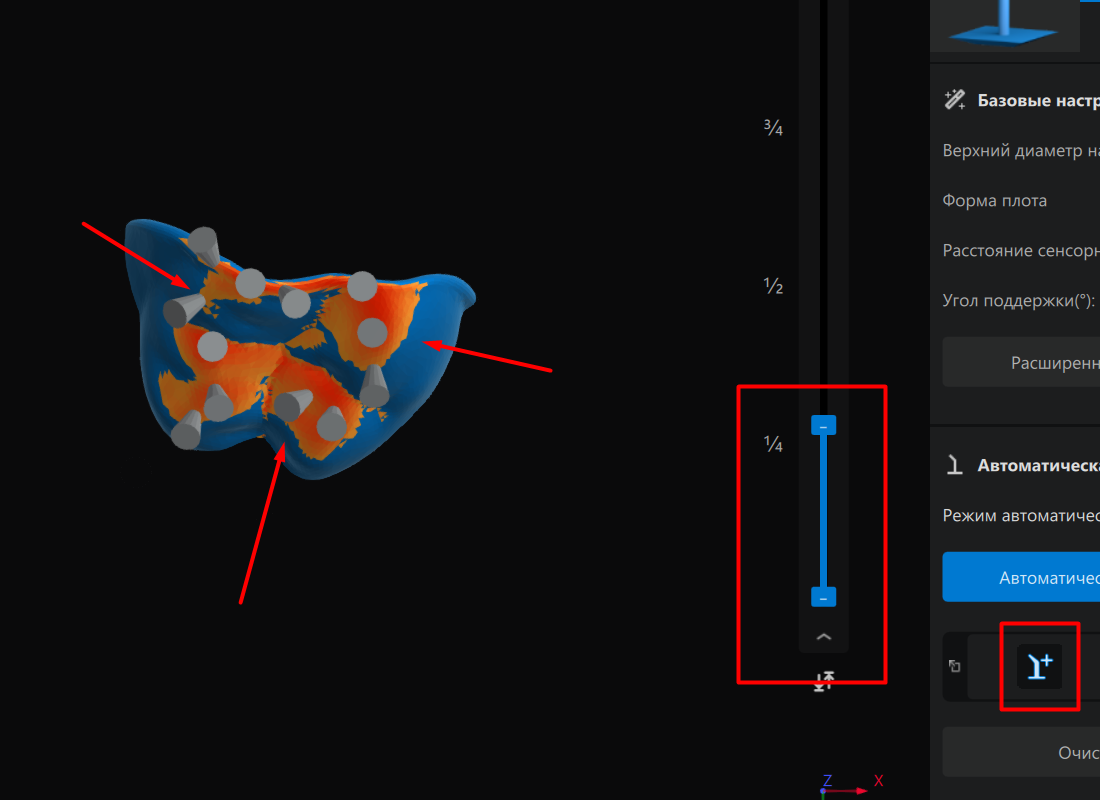

- Dodatak: gustina podrške platforme bi trebalo da bude veća. Njihov nedostatak u prvim slojevima će dovesti do pomeranja ili deformacije geometrije na početku štampe.

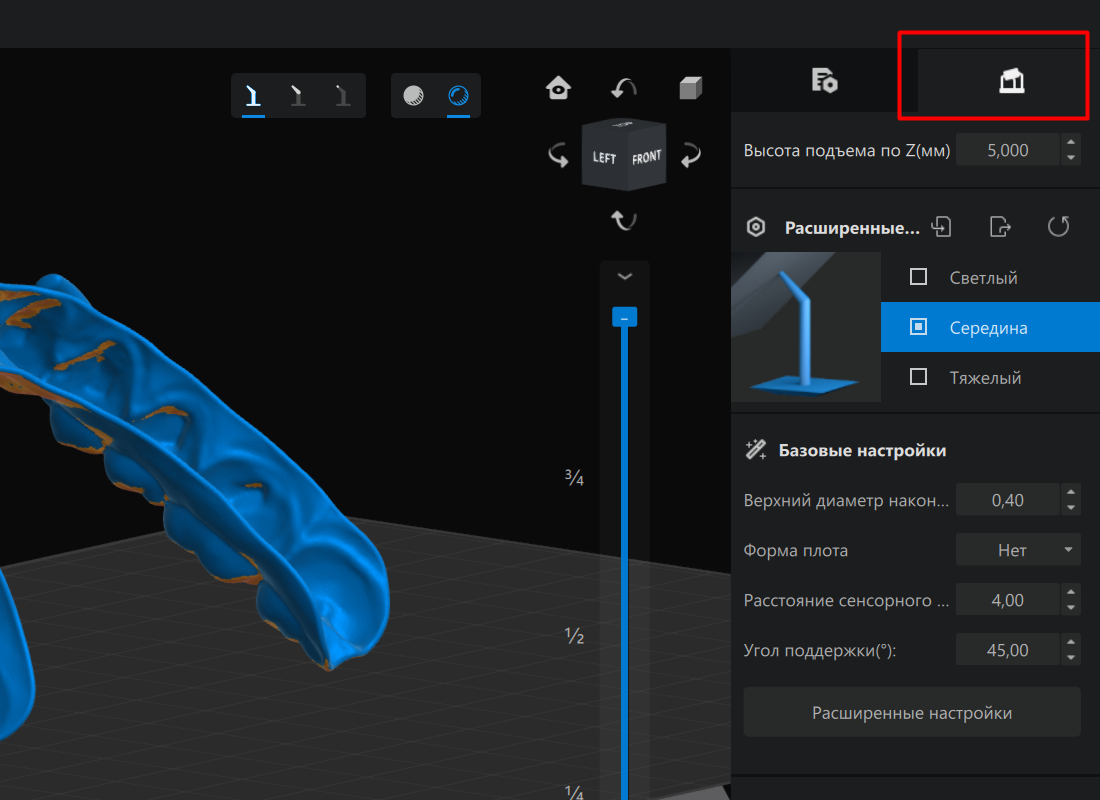

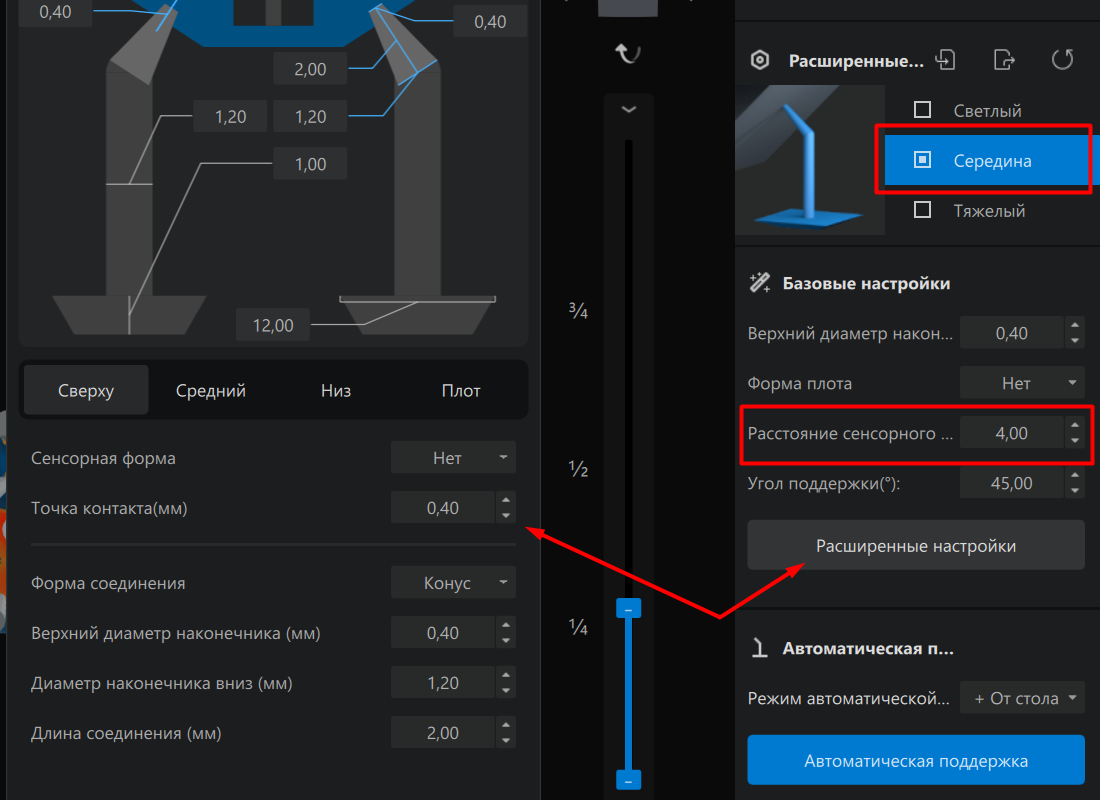

4. Podešavanja podrške (desno):

• Možete podesiti debljinu, gustinu postavljanja, ugao oslonca,

u odeljku za napredna podešavanja možete promeniti konfiguraciju geometrije samih graničnika. Svi ovi parametri se biraju eksperimentalno za tip modela i materijala.

• Često su podrazumevane postavke dovoljne.

- Prebacite se na režim postavljanja modela u gornjem desnom uglu

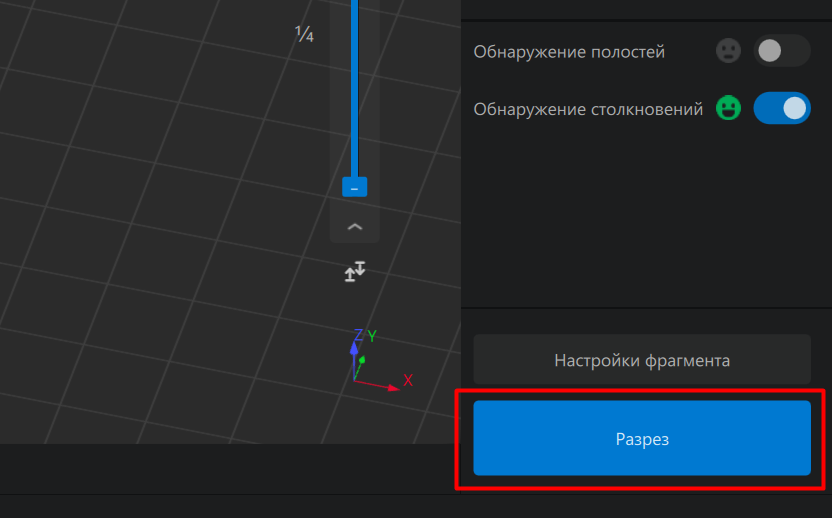

2. Počnite da sečete:

• Kliknite na plavo dugme "Iseci" u donjem desnom uglu.
• Program će obraditi model (od nekoliko sekundi do minuta u zavisnosti od složenosti).

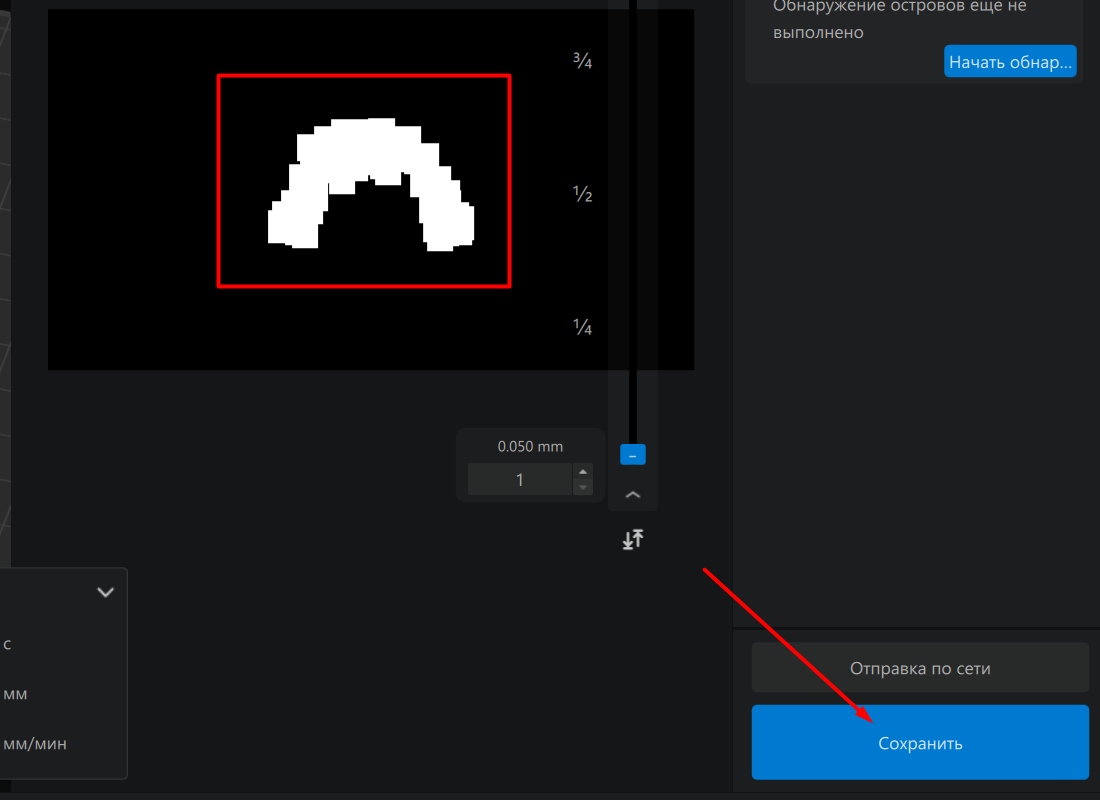

3. Čuvanje datoteke za sečenje:

• Kada se završi, automatski će se otvoriti prozor za pregled.
• Koristite klizač sa desne strane da pomerate model sloj po sloj odozdo prema gore.
• Proverite prvi sloj, trebalo bi da bude potpuno pored platforme.
• Kliknite na plavo dugme „Sačuvaj“, ako slajser nudi veoma dug naziv, navedite kratko ime datoteke.
